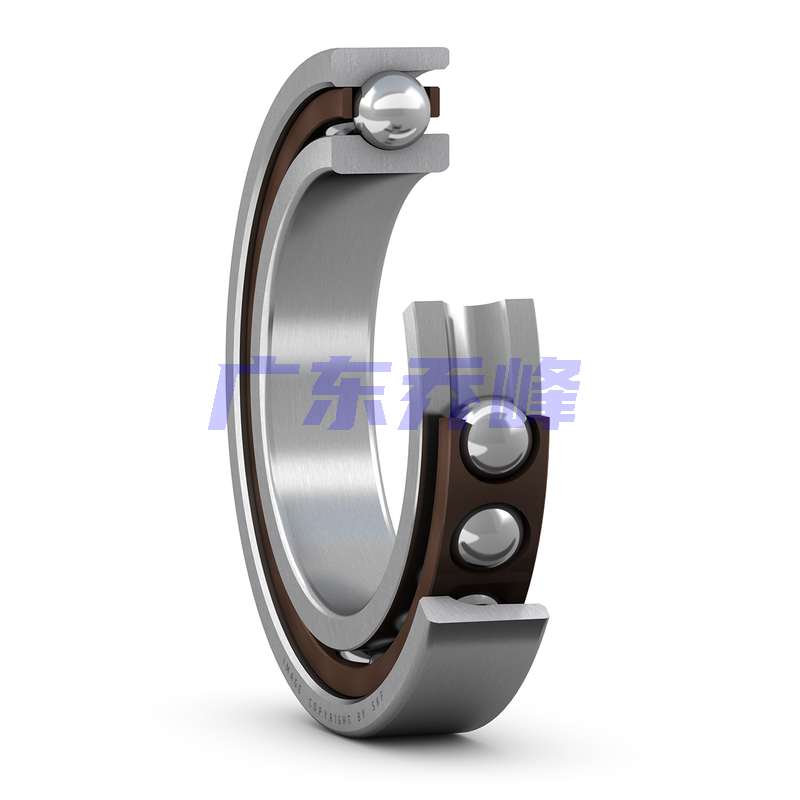

SKF 71948ACD/P4A軸承代號說明
7
1
9
4
8
A
C
D
/
P
4
A
7：角接觸球軸承
19：尺寸系列：19系列
48：內徑：240 mm
ACD：25° 接觸角，高載荷設計
/：分隔符
P4A：尺寸公差符合 ISO 公差 4 級，幾何公差符合 SKF 內部公差要求
7：
角接觸球軸承
19：
尺寸系列：19系列
48：
內徑：240 mm
ACD：
25° 接觸角，高載荷設計
/：
分隔符
P4A：
尺寸公差符合 ISO 公差 4 級，幾何公差符合 SKF 內部公差要求
SKF 71948ACD/P4A軸承尺寸
| 內徑 | d | 240mm |
| 外徑 | D | 320mm |
| 寬度 | B | 38mm |
| 內圈肩部直徑（最大側面） | d? | 264.7mm |
| 內圈肩部直徑（最小側面） | d? | 264.7mm |
| 外圈肩部直徑（大側面） | D? | 295.3mm |
| 內圈最大側面倒角尺寸 | r?,? min. | 2.1mm |
| 外圈-最小側面倒角尺寸 | r?,? min. | 1mm |
| 距離壓力點 | a | 84.5mm |
SKF 71948ACD/P4A軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 251mm |
| 軸擋肩直徑 | db min. | 251mm |
| 軸承座擋肩尺寸 | D? max. | 309mm |
| 軸承座擋肩尺寸 | Db max. | 315mm |
| 倒角半徑 | r? max. | 2mm |
| 倒角半徑 | rb max. | 1mm |
| 潤滑脂噴嘴位置 | d? | 271.4mm |
SKF 71948ACD/P4A軸承數據計算
| 基本額定動載 | 216kN |
| 基本額定靜載荷 | 305kN |
| 疲勞載荷限值 | 7.8kN |
| 潤滑脂潤滑可達轉速 | 3600r/min |
| 油氣潤滑法可達轉速 | 5300r/min |
| 接觸角 | 25° |
| 球直徑 | 25.4mm |
| 頁數 | 31 |
| 參考潤滑脂量 | 93cm3 |
SKF 71948ACD/P4A軸承質量
| 軸承重量 | 8.5kg |
SKF 71948ACD/P4A軸承相關產品推薦
| 型號 | 市場價 | 喬峰價 | 庫存 |
| SKF 71948 ACDGB/P4A軸承 | ￥15411.64元 | - | 12 |
| SKF 71948ACDGA/P4A軸承 | ￥15765.75元 | - | 1 |
| SKF 71948ACD/P4ADBB軸承 | ￥38594.01元 | - | 7 |
SKF 71948ACD/P4A軸承尺寸圖
