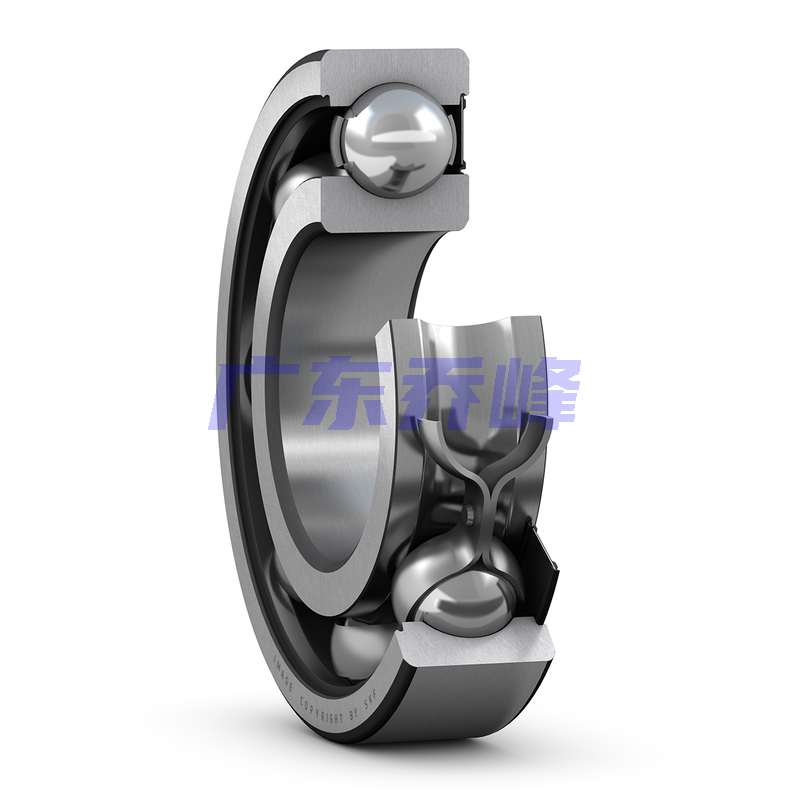

SKF 6209-RS1軸承代號說明
6
2
0
9
-
R
S
1
6：深溝球軸承
2：尺寸系列：02系列
09：內徑：45 mm
-RS1：單面帶接觸式 NBR 丁腈橡膠密封件
6：
深溝球軸承
2：
尺寸系列：02系列
09：
內徑：45 mm
-RS1：
單面帶接觸式 NBR 丁腈橡膠密封件
SKF 6209-RS1軸承尺寸
| 內徑 | d | 45mm |
| 外徑 | D | 85mm |
| 寬度 | B | 19mm |
| 內圈肩部直徑 | d? ≈ | 57.6mm |
| 外圈肩部凹槽直徑 | D? ≈ | 75.19mm |
| 外圈倒角尺寸 | r?,? min. | 1.1mm |
SKF 6209-RS1軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 52mm |
| 軸擋肩直徑 | d? max. | 57.5mm |
| 軸承座擋肩尺寸 | D? max. | 78mm |
| 倒角半徑 | r? max. | 1mm |
SKF 6209-RS1軸承數據計算
| 基本額定動載 | 35.1kN |
| 基本額定靜載荷 | 21.6kN |
| 疲勞載荷限值 | 0.915kN |
| 極限轉速 | 5000r/min |
| 計算系數 | 0.025 |
| 計算系數 | 14.2 |
SKF 6209-RS1軸承質量
| 軸承重量 | 0.42kg |
SKF 6209-RS1軸承公差等級
| 尺寸公差 | P6 | |
| 徑向跳動 | P6 |
SKF 6209-RS1軸承相關產品推薦
| 型號 | 市場價 | 喬峰價 | 庫存 |
| SKF 6209-RS1/C3軸承，貨期1-3周 | ￥262.6元 | - | 2 |
SKF 6209-RS1軸承（3D圖）
點擊獲取3D圖
服務器生成3d圖中...
3d圖下載中 {{percentComplete}}%
1、鼠標左鍵按住旋轉，右鍵按住移動，滾輪滾動放大縮小
2、在手機瀏覽器中并不能很好查看，可在電腦端查看。
3、如發現圖紙有誤，歡迎及時告知我們。
SKF 6209-RS1軸承尺寸圖
