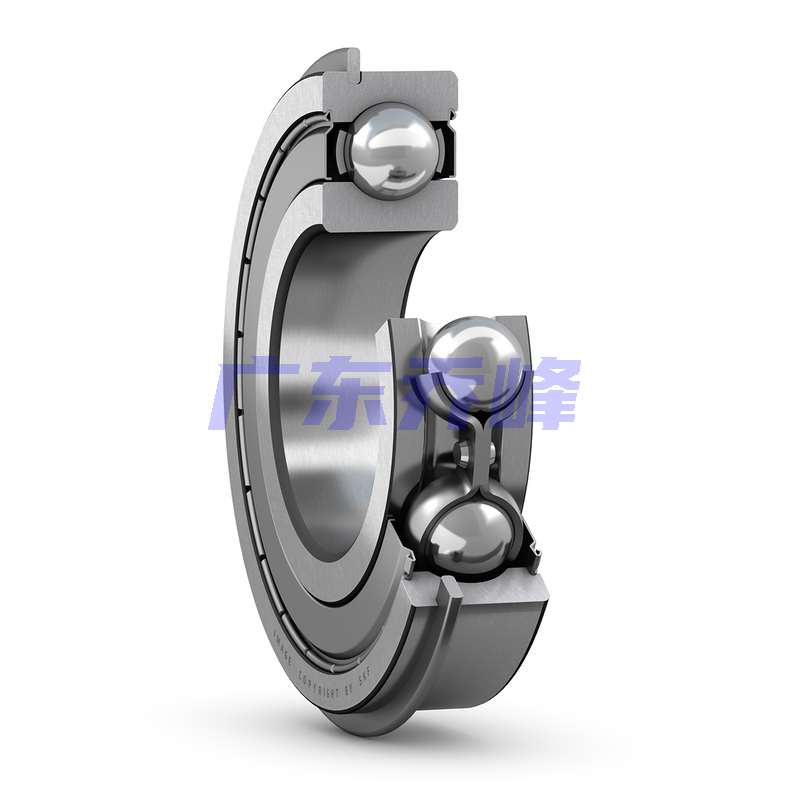

SKF 6004-2ZNR軸承代號說明
6
0
0
4
-
2
Z
N
R
6：深溝球軸承
0：尺寸系列：10系列
04：內徑：20 mm
-2Z：雙面帶防塵蓋
NR：帶止動環槽
6：
深溝球軸承
0：
尺寸系列：10系列
04：
內徑：20 mm
-2Z：
雙面帶防塵蓋
NR：
帶止動環槽
SKF 6004-2ZNR軸承尺寸
| 內徑 | d | 20mm |
| 外徑 | D | 42mm |
| 寬度 | B | 12mm |
| 內圈肩部直徑 | d? ≈ | 27.2mm |
| 外圈肩部凹槽直徑 | D? ≈ | 37.19mm |
| 外圈止動槽的直徑 | D? | 39.75mm |
| 止動環外徑 | D? | 46.3mm |
| 外圈止動槽寬度 | b | 1.35mm |
| 外圈側面-止動槽的距離 | C | 2.06mm |
| 止動環寬度 | f | 1.12mm |
| 止動槽底部半徑 | r? max. | 0.4mm |
| 外圈倒角尺寸 | r?,? min. | 0.6mm |
SKF 6004-2ZNR軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 23.2mm |
| 軸擋肩直徑 | d? max. | 27.1mm |
| 軸承座擋肩尺寸 | D? max. | 38.8mm |
| 軸承座內的止動環凹槽直徑 | Db min. | 48mm |
| 軸承座內的止動環凹槽深度 | b? min. | 1.5mm |
| 外圈側面-止動環背面的間距 | C? max. | 3.18mm |
| 倒角半徑 | r? max. | 0.6mm |
SKF 6004-2ZNR軸承數據計算
| 基本額定動載 | 9.95kN |
| 基本額定靜載荷 | 5kN |
| 疲勞載荷限值 | 0.212kN |
| 參考轉速 | 38000r/min |
| 極限轉速 | 19000r/min |
| 計算系數 | 0.025 |
| 計算系數 | 14 |
SKF 6004-2ZNR軸承質量
| 軸承重量 | 0.069kg |
SKF 6004-2ZNR軸承包含的產品
| 止動環 | SP 42 |
SKF 6004-2ZNR軸承公差等級
| 尺寸公差 | P6 | |
| 徑向跳動 | P5 |
SKF 6004-2ZNR軸承相關產品推薦
| 型號 | 市場價 | 喬峰價 | 庫存 |
| SKF 6004-2ZNR/R802軸承 | ￥19.5元 | - | 585 |
SKF 6004-2ZNR軸承（3D圖）
點擊獲取3D圖
服務器生成3d圖中...
3d圖下載中 {{percentComplete}}%
1、鼠標左鍵按住旋轉，右鍵按住移動，滾輪滾動放大縮小
2、在手機瀏覽器中并不能很好查看，可在電腦端查看。
3、如發現圖紙有誤，歡迎及時告知我們。
SKF 6004-2ZNR軸承尺寸圖
