SKF 3310DNRCBM軸承代號說明
3
3
1
0
D
N
R
C
B
M
3：雙列角接觸球軸承
3：尺寸系列：03系列
10：內徑：50 mm
D：開口內圈
NR：帶止動環和止動槽
CB：雙列軸承，受控軸向游隙
M：機切削黃銅保持架，鋼球引導
3：
雙列角接觸球軸承
3：
尺寸系列：03系列
10：
內徑：50 mm
D：
開口內圈
NR：
帶止動環和止動槽
CB：
雙列軸承，受控軸向游隙
M：
機切削黃銅保持架，鋼球引導
SKF 3310DNRCBM軸承尺寸
| 內徑 | d | 50mm |
| 外徑 | D | 110mm |
| 寬度 | B | 44.4mm |
| 組合式內圈的肩部直徑 | d? ≈ | 74.6mm |
| 外圈肩部直徑 | D? ≈ | 96.37mm |
| 外圈止動槽的直徑 | D? | 106.8mm |
| 止動環外徑 | D? | 116.6mm |
| 外圈側面-止動槽的距離 | C | 3.28mm |
| 外圈止動槽寬度 | b | 2.7mm |
| 止動環寬度 | f | 2.46mm |
| 止動槽底部半徑 | r? max. | 0.6mm |
| 組合式內圈的倒角尺寸 | r?,? min. | 2mm |
| 距離載荷點 | a | 88mm |
SKF 3310DNRCBM軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 61mm |
| 倒角半徑 | r? max. | 2mm |
SKF 3310DNRCBM軸承數據計算
| 基本額定動載 | 81.9kN |
| 基本額定靜載荷 | 69.5kN |
| 疲勞載荷限值 | 3kN |
| 參考轉速 | 6700r/min |
| 極限轉速 | 5600r/min |
| 計算系數 | 0.095 |
| 計算系數 | 1.14 |
| 計算系數 | 0.57 |
| 計算系數 | 0.52 |
| 計算系數 | 0.55 |
| 計算系數 | 0.93 |
SKF 3310DNRCBM軸承質量
| 軸承重量 | 1.95kg |

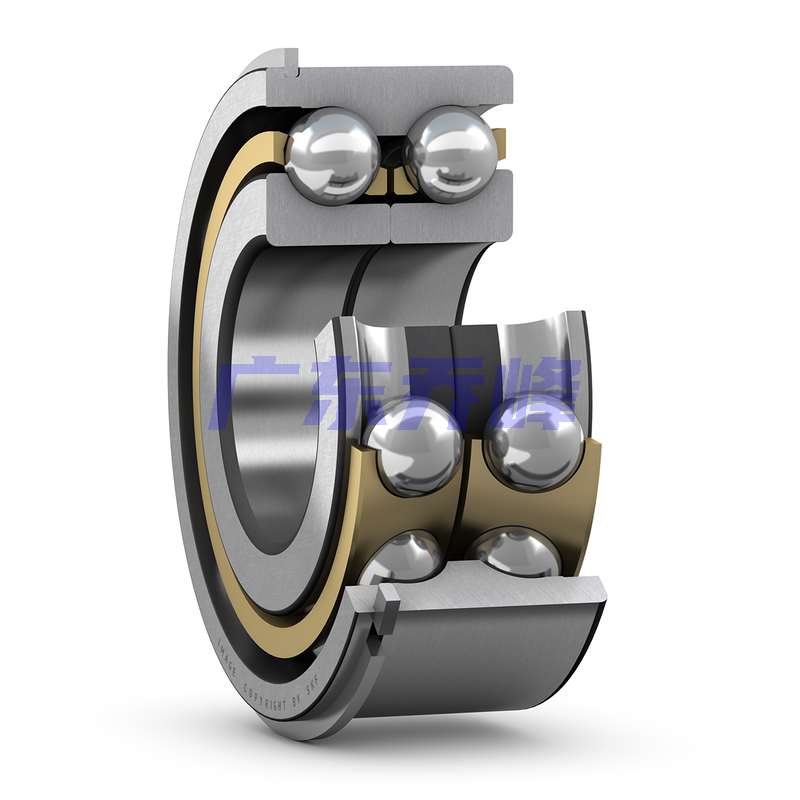

SKF 3310DNRCBM軸承（3D圖）
點擊獲取3D圖
服務器生成3d圖中...
3d圖下載中 {{percentComplete}}%
1、鼠標左鍵按住旋轉，右鍵按住移動，滾輪滾動放大縮小
2、在手機瀏覽器中并不能很好查看，可在電腦端查看。
3、如發現圖紙有誤，歡迎及時告知我們。
SKF 3310DNRCBM軸承尺寸圖
