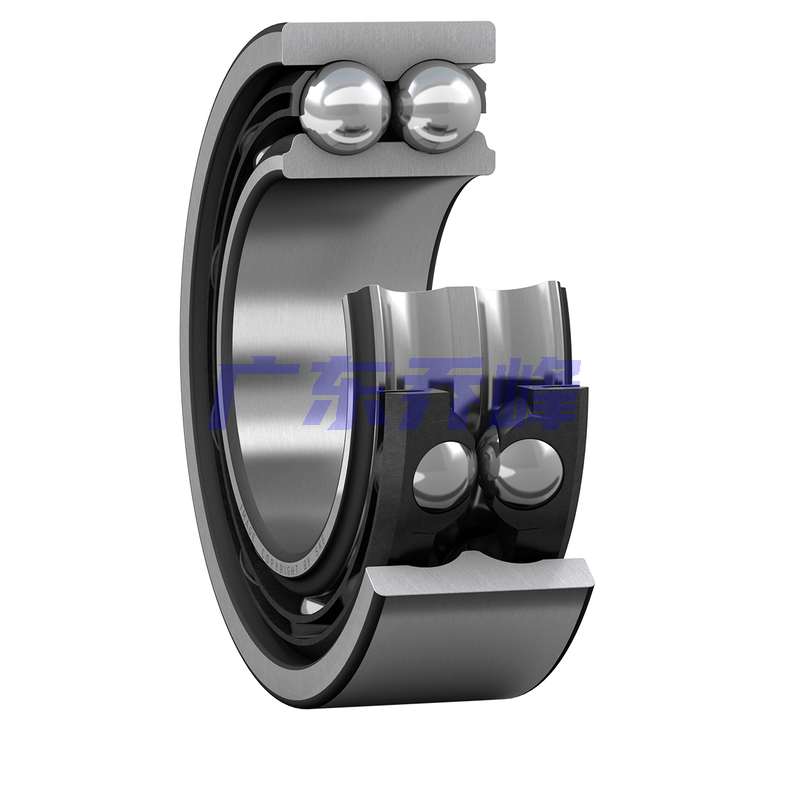

SKF 3309ATN9軸承代號說明
3
3
0
9
A
T
N
9
3：雙列角接觸球軸承
3：尺寸系列：03系列
09：內徑：45 mm
A：無填充槽
TN9：玻璃纖維增強 PA66 保持架，鋼球引導
3：
雙列角接觸球軸承
3：
尺寸系列：03系列
09：
內徑：45 mm
A：
無填充槽
TN9：
玻璃纖維增強 PA66 保持架，鋼球引導
SKF 3309ATN9軸承尺寸
| 內徑 | d | 45mm |
| 外徑 | D | 100mm |
| 寬度 | B | 39.7mm |
| 內圈肩部凹槽直徑 | d? ≈ | 55.6mm |
| 外圈肩部凹槽直徑 | D? ≈ | 89.95mm |
| 內圈倒角尺寸 | r?,? min. | 1.5mm |
| 距離載荷點 | a | 58mm |
SKF 3309ATN9軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 54mm |
| 軸承座擋肩尺寸 | D? max. | 91mm |
| 倒角半徑 | r? max. | 1.5mm |
SKF 3309ATN9軸承數據計算
| 基本額定動載 | 75kN |
| 基本額定靜載荷 | 53kN |
| 疲勞載荷限值 | 2.24kN |
| 參考轉速 | 7500r/min |
| 極限轉速 | 6700r/min |
| 計算系數 | 0.07 |
| 計算系數 | 0.8 |
| 計算系數 | 0.63 |
| 計算系數 | 0.66 |
| 計算系數 | 0.78 |
| 計算系數 | 1.24 |
SKF 3309ATN9軸承質量
| 軸承重量 | 1.25kg |
SKF 3309ATN9軸承相關產品推薦
| 型號 | 市場價 | 喬峰價 | 庫存 |
| SKF 3309ATN9/C3軸承 | ￥500.5元 | - | 111 |
SKF 3309ATN9軸承（3D圖）
點擊獲取3D圖
服務器生成3d圖中...
3d圖下載中 {{percentComplete}}%
1、鼠標左鍵按住旋轉，右鍵按住移動，滾輪滾動放大縮小
2、在手機瀏覽器中并不能很好查看，可在電腦端查看。
3、如發現圖紙有誤，歡迎及時告知我們。
SKF 3309ATN9軸承尺寸圖
