NTN W68/2.5ZA軸承代號說明
W
6
8
/
2
.
5
Z
A
W：加寬系列
6：深溝球軸承
8：尺寸系列：18系列
/：分隔符
2.5：內徑：2.5 mm
ZA：單面可拆卸防塵蓋
W：
加寬系列
6：
深溝球軸承
8：
尺寸系列：18系列
/：
分隔符
2.5：
內徑：2.5 mm
ZA：
單面可拆卸防塵蓋
NTN W68/2.5ZA軸承技術規格
| 類型 | 微型/超小型滾珠軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 76000轉/分鐘 |
| 極限轉速-脂潤滑 | 65000轉/分鐘 |
| 精度 | ISO Class 0 |
| 結構 | 單列 |
| 系數 | 4.8 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 16 lbf 73 N 0.07 kN |
| 基本額定動載荷 | 50 lbf 231 N 0.23 kN |
| 附件 | 單面防塵蓋 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN W68/2.5ZA軸承尺寸規格
| 單列深溝球軸承 - 單面防塵蓋 - 尺寸 | |
| d | 0.0984 in 2.500 mm |
| D | 0.2756 in 7.000 mm |
| B | 0.1024 in 2.600 mm |
| r | 0.0031 in 0.080 mm |
| da min | 0.1220 in 3.100 mm |
| da max | 0.1417 in 3.600 mm |
| Da max | 0.1890 in 4.800 mm |
| ras max | 0.0031 in 0.080 mm |

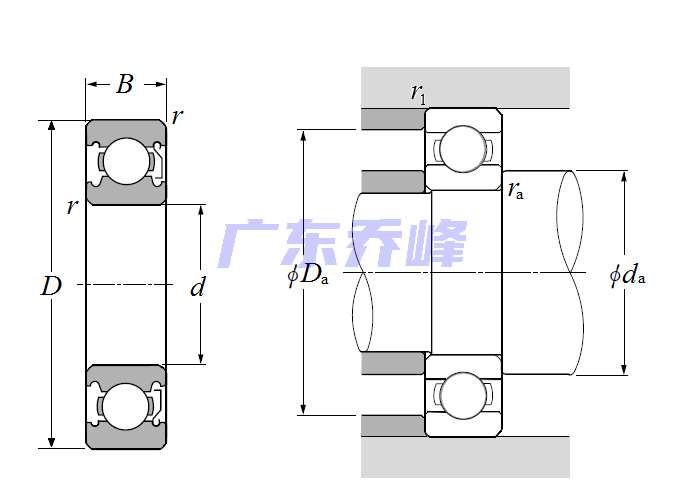

NTN W68/2.5ZA軸承尺寸圖
