NTN UELS307-104D1軸承代號說明
U
E
L
S
3
0
7
-
1
0
4
D
1
UEL：寬內圈，鎖圈帶拋油環
S：圓柱外圈
3：系列：重型承重
07：內徑系列：35 mm 系列
-：內徑分隔符
104：內徑：1.25 in
D1：帶油槽油孔，可再潤滑
UEL：
寬內圈，鎖圈帶拋油環
S：
圓柱外圈
3：
系列：重型承重
07：
內徑系列：35 mm 系列
-：
內徑分隔符
104：
內徑：1.25 in
D1：
帶油槽油孔，可再潤滑
NTN UELS307-104D1軸承技術規格
| 類型 | 外球面軸承 |
| 內孔型式 | 圓柱孔 |
| 軸承類型 | 滾珠軸承 |
| 材質 | 淬透鋼 |
| 滾珠材質 | 鋼 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 性能 | 標準 |
| 鎖緊裝置 | 偏心鎖緊套 |
| 潤滑方式 | 可再潤滑 |
| 鎖緊套型號 | EL307-104 |
| 基礎外圈型號 | 307 |
| 基本額定靜載荷 | 4300 lbf 19100 N 19.10 kN |
| 基本額定動載荷 | 7550 lbf 33500 N 33.50 kN |
| 附件 | 雙面密封 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN UELS307-104D1軸承尺寸規格
| 帶偏心鎖緊套的外球面軸承，寬外圈 - 圓柱內徑 - 尺寸 | |
| d | 1.2500 in 31.750 mm |
| D | 3.1496 in 80.000 mm |
| C | 0.9843 in 25.000 mm |
| B | 1.5000 in 38.100 mm |
| B1 | 2.0315 in 51.600 mm |
| r | 0.0787 in 2.000 mm |
| ds | 5/16-24 UNF |
| G | 0.2638 in 6.700 mm |
| d3 | 2.1654 in 55.000 mm |
| B5 | 0.6890 in 17.500 mm |
| S1 | 1.3110 in 33.300 mm |
| S | 0.7205 in 18.300 mm |
| F | 0.2087 in 5.300 mm |
| r1 | 0.0394 in 1.000 mm |

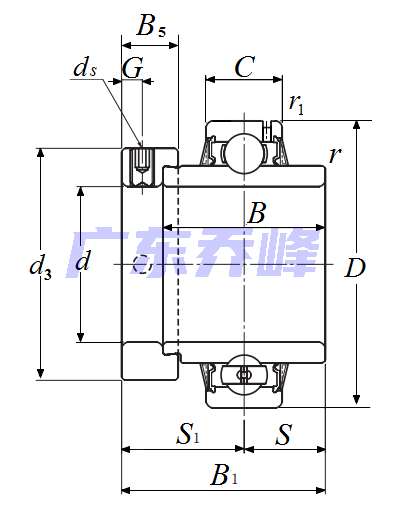

NTN UELS307-104D1軸承尺寸圖
