NTN UELS210-115LD1N軸承代號說明
U
E
L
S
2
1
0
-
1
1
5
L
D
1
N
UEL：寬內圈，鎖圈帶拋油環
S：圓柱外圈
2：系列：輕型承重
10：內徑系列：50 mm 系列
-：內徑分隔符
115：內徑：1.9375 in
L：設計變更，更薄的內圈，內徑變大
D1：帶油槽油孔，可再潤滑
N：帶止動槽
UEL：
寬內圈，鎖圈帶拋油環
S：
圓柱外圈
2：
系列：輕型承重
10：
內徑系列：50 mm 系列
-：
內徑分隔符
115：
內徑：1.9375 in
L：
設計變更，更薄的內圈，內徑變大
D1：
帶油槽油孔，可再潤滑
N：
帶止動槽
NTN UELS210-115LD1N軸承技術規格
| 類型 | 外球面軸承 |
| 內孔型式 | 圓柱孔 |
| 軸承類型 | 滾珠軸承 |
| 材質 | 淬透鋼 |
| 滾珠材質 | 鋼 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 性能 | 標準 |
| 鎖緊裝置 | 偏心鎖緊套 |
| 鎖緊裝置型號 | EL210-115 |
| 潤滑方式 | 可再潤滑 |
| 鎖緊套型號 | EL210-115 |
| 基礎外圈型號 | 210 |
| 基本額定靜載荷 | 5200 lbf 23200 N 23.20 kN |
| 基本額定動載荷 | 7850 lbf 35000 N 35.00 kN |
| 附件 | 雙面密封 |
| 重量 | 0.463 lb 1.021 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN UELS210-115LD1N軸承尺寸規格
| 帶偏心鎖緊套的外球面軸承，寬外圈 - 圓柱內徑，帶止動環槽 - 尺寸 | |
| d | 1.9375 in 49.213 mm |
| D | 3.5433 in 90.000 mm |
| C | 0.9449 in 24.000 mm |
| B | 1.9370 in 49.200 mm |
| B1 | 2.4685 in 62.700 mm |
| r | 0.0591 in 1.500 mm |
| ds | 3/8-24 UNF |
| G | 0.2677 in 6.800 mm |
| d3 | 2.7362 in 69.500 mm |
| B5 | 0.7205 in 18.300 mm |
| S1 | 1.5000 in 38.100 mm |
| S | 0.9685 in 24.600 mm |
| F | 0.2205 in 5.600 mm |
| r1 | 0.0591 in 1.500 mm |
| b | 0.1122 in 2.850 mm |
| a | 0.1457 in 3.700 mm |
| D1 | 3.4169 in 86.790 mm |

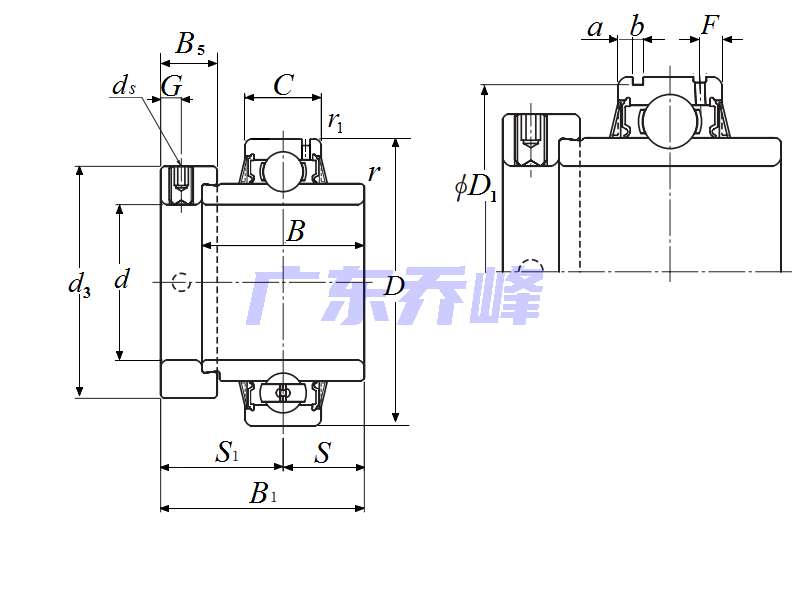

NTN UELS210-115LD1N軸承尺寸圖
