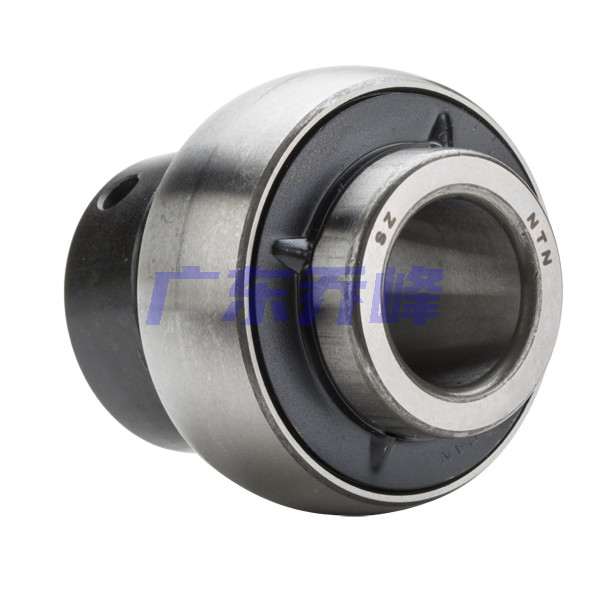

NTN UEL309-110D1軸承代號說明
U
E
L
3
0
9
-
1
1
0
D
1
UEL：寬內圈，鎖圈帶拋油環
3：系列：重型承重
09：內徑系列：45 mm 系列
-：內徑分隔符
110：內徑：1.625 in
D1：帶油槽油孔，可再潤滑
UEL：
寬內圈，鎖圈帶拋油環
3：
系列：重型承重
09：
內徑系列：45 mm 系列
-：
內徑分隔符
110：
內徑：1.625 in
D1：
帶油槽油孔，可再潤滑
NTN UEL309-110D1軸承技術規格
| 類型 | 外球面軸承 |
| 內孔型式 | 圓柱孔 |
| 軸承類型 | 滾珠軸承 |
| 材質 | 淬透鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-脂潤滑 | 3100轉/分鐘 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 性能 | 重型 |
| 結構 | 單列 |
| 鎖緊裝置 | 偏心鎖緊套 |
| 鎖緊裝置型號 | EL309-110 |
| 潤滑方式 | 可再潤滑 |
| 基本額定靜載荷 | 7200 lbf 32000 N 32.00 kN |
| 基本額定動載荷 | 11900 lbf 53000 N 53.00 kN |
| 附件 | 雙面密封 |
| 重量 | 3.360 lb 1.524 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN UEL309-110D1軸承尺寸規格
| 帶偏心鎖緊套的外球面軸承，寬外圈 - 球面外圈 - 尺寸 | |
| d | 1-5/8 in 41.275 mm |
| D | 3.9370 in 100.000 mm |
| C | 1.1417 in 29.000 mm |
| B | 1.6890 in 42.900 mm |
| B1 | 2.3110 in 58.700 mm |
| r | 0.0787 in 2.000 mm |
| ds | 3/8-24 UNF |
| G | 0.3150 in 8.000 mm |
| d3 | 2.7559 in 70.000 mm |
| B5 | 0.8110 in 20.600 mm |
| S1 | 1.5315 in 38.900 mm |
| S | 0.7795 in 19.800 mm |
| F | 0.2913 in 7.400 mm |

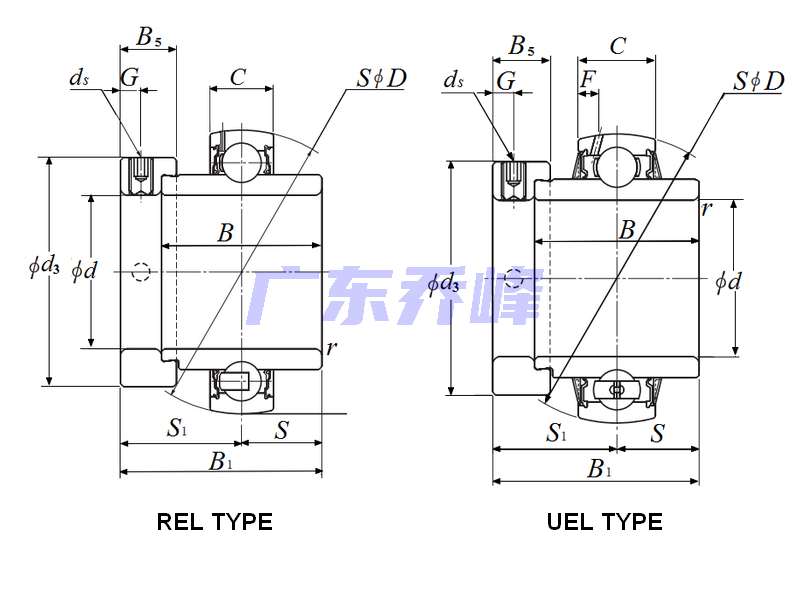

NTN UEL309-110D1軸承尺寸圖
NTN UEL309-110D1軸承相關配件/適用型號
| UELP309-110D1 | 詳細尺寸，d：41.275mm，h：67.00000mm，b：67.000mm，j：190.000mm，2b：129.000mm，r：245.000mm |
| UELF309-110D1 | 詳細尺寸，d：41.275mm，c：63.900mm，b：44.000mm，j：125.000mm，r：160.000mm |
| UELFS309-110D1 | 詳細尺寸，d：41.275mm，c：63.900mm，b：44.000mm，j：125.000mm，r：160.000mm |
| UELC309-110D1 | 詳細尺寸，d：41.275mm，h：130.00000mm，b：38.000mm，r：3.500mm |
