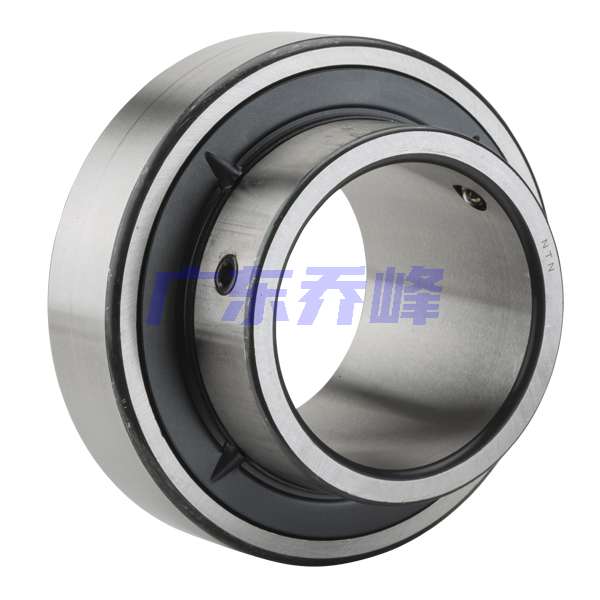

NTN UCS319-311D1軸承代號說明
U
C
S
3
1
9
-
3
1
1
D
1
UCS：帶緊定螺釘，寬外圈，圓柱外圈
3：系列：重型承重
19：內徑系列：95 mm 系列
-：內徑分隔符
311：內徑：3.6875 in
D1：帶油槽油孔，可再潤滑
UCS：
帶緊定螺釘，寬外圈，圓柱外圈
3：
系列：重型承重
19：
內徑系列：95 mm 系列
-：
內徑分隔符
311：
內徑：3.6875 in
D1：
帶油槽油孔，可再潤滑
NTN UCS319-311D1軸承技術規格
| 類型 | 外球面軸承 |
| 內孔型式 | 圓柱孔 |
| 軸承類型 | 滾珠軸承 |
| 材質 | 淬透鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-脂潤滑 | 1500轉/分鐘 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 性能 | 重型 |
| 鎖緊裝置 | 2 -120° 緊定螺釘 |
| 潤滑方式 | 可再潤滑 |
| 基本額定靜載荷 | 26800 lbf 119000 N 119.00 kN |
| 基本額定動載荷 | 34500 lbf 153000 N 153.00 kN |
| 附件 | 雙面密封 |
| 重量 | 20.100 lb 9.117 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN UCS319-311D1軸承尺寸規格
| 帶緊定螺釘?shù)耐馇蛎孑S承，寬外圈 - 圓柱內徑 - 尺寸 | |
| d | 3.6875 in 93.663 mm |
| D | 7.8740 in 200.000 mm |
| C | 2.0079 in 51.000 mm |
| B | 4.0551 in 103.000 mm |
| r | 0.1181 in 3.000 mm |
| ds | 5/8-18 UNF |
| G | 0.6299 in 16.000 mm |
| d4 | 5.0197 in 127.500 mm |
| S1 | 2.4409 in 62.000 mm |
| S | 1.6142 in 41.000 mm |

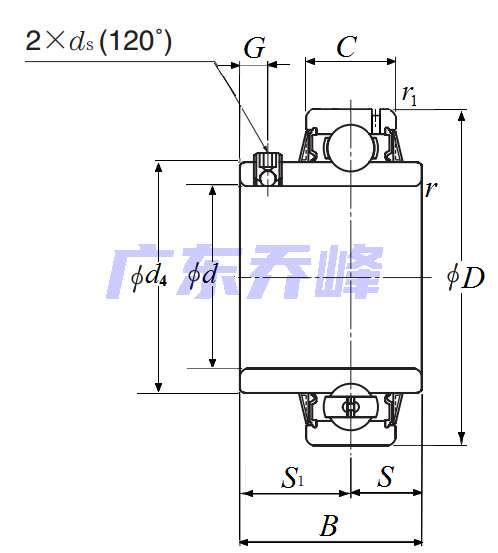

NTN UCS319-311D1軸承尺寸圖
