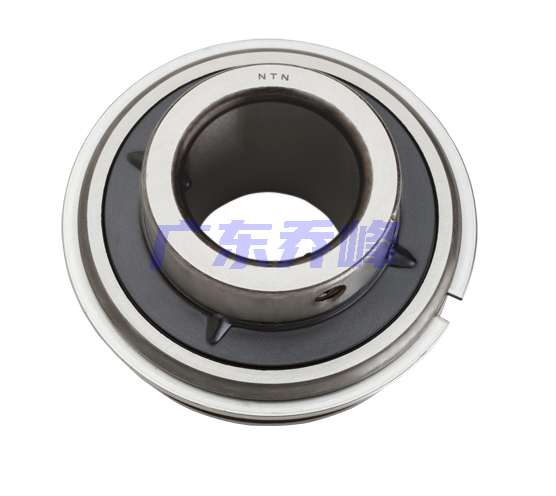

NTN UCS206-103LD1NR軸承代號說明
U
C
S
2
0
6
-
1
0
3
L
D
1
N
R
UCS：帶緊定螺釘，寬外圈，圓柱外圈
2：系列：輕型承重
06：內徑系列：30 mm 系列
-：內徑分隔符
103：內徑：1.1875 in
L：設計變更，更薄的內圈，內徑變大
D1：帶油槽油孔，可再潤滑
NR：帶止動環和止動槽
UCS：
帶緊定螺釘，寬外圈，圓柱外圈
2：
系列：輕型承重
06：
內徑系列：30 mm 系列
-：
內徑分隔符
103：
內徑：1.1875 in
L：
設計變更，更薄的內圈，內徑變大
D1：
帶油槽油孔，可再潤滑
NR：
帶止動環和止動槽
NTN UCS206-103LD1NR軸承技術規格
| 類型 | 外球面軸承 |
| 內孔型式 | 圓柱孔 |
| 軸承類型 | 滾珠軸承 |
| 材質 | 淬透鋼 |
| 滾珠材質 | 鋼 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 性能 | 標準 |
| 鎖緊裝置 | 2 -120° 緊定螺釘 |
| 潤滑方式 | 可再潤滑 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 2540 lbf 11300 N 11.30 kN |
| 基本額定動載荷 | 4400 lbf 19500 N 19.50 kN |
| 附件 | 雙面密封 |
| 重量 | 0.736 lb 0.334 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN UCS206-103LD1NR軸承尺寸規格
| 帶緊定螺釘的外球面軸承，寬外圈 - 圓柱內徑，帶止動環 - 尺寸 | |
| d | 1.1875 in 30.163 mm |
| D | 2.4409 in 62.000 mm |
| C | 0.7480 in 19.000 mm |
| B | 1.5000 in 38.100 mm |
| r | 0.0394 in 1.000 mm |
| r1 | 0.0394 in 1.000 mm |
| ds | 1/4-28 UNF |
| G | 0.1969 in 5.000 mm |
| d4 | 1.6063 in 40.800 mm |
| S1 | 0.8740 in 22.200 mm |
| S | 0.6260 in 15.900 mm |
| a | 0.1260 in 3.200 mm |
| f | 0.0807 in 2.050 mm |
| D1 | 2.3469 in 59.610 mm |
| D2 | 2.6654 in 67.700 mm |

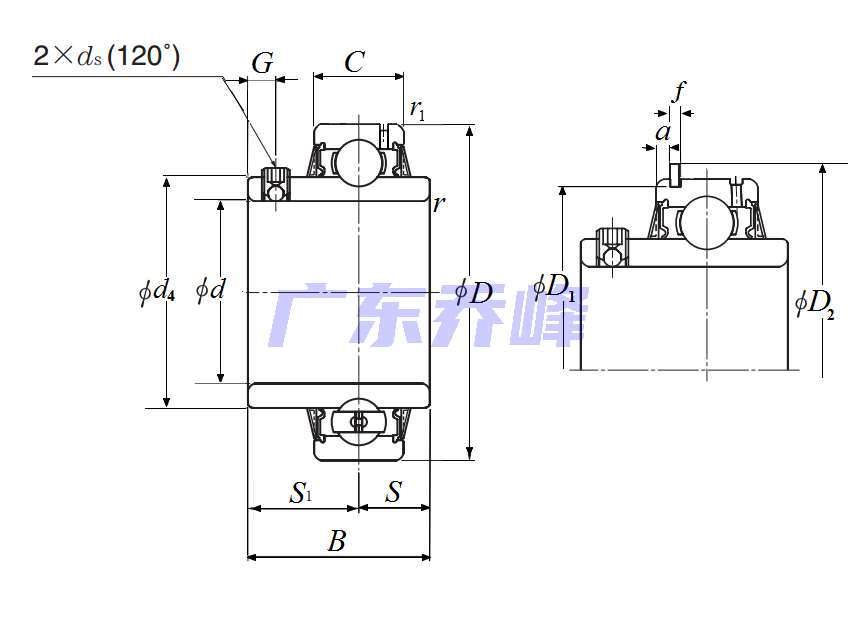

NTN UCS206-103LD1NR軸承尺寸圖
