NTN SUC206-20軸承代號說明
S
U
C
2
0
6
-
2
0
S：不銹鋼材質
UC：寬內圈，緊定螺釘式，帶拋油環
2：系列：輕型承重
06：內徑系列：30 mm 系列
-：內徑分隔符
20：內徑：1.25 in
S：
不銹鋼材質
UC：
寬內圈，緊定螺釘式，帶拋油環
2：
系列：輕型承重
06：
內徑系列：30 mm 系列
-：
內徑分隔符
20：
內徑：1.25 in
NTN SUC206-20軸承技術規格
| 類型 | 外球面軸承 |
| 內孔型式 | 圓柱孔 |
| 軸承類型 | 滾珠軸承 |
| 材質 | 不銹鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-脂潤滑 | 4300轉/分鐘 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 硅膠 |
| 精度等級 | ISO Class 0 |
| 性能 | 標準 |
| 鎖緊裝置 | 緊定螺釘 |
| 潤滑方式 | 不可再潤滑 |
| 基礎外圈型號 | 206 |
| 基本額定靜載荷 | 2590 lbf 11500 N 11.50 kN |
| 基本額定動載荷 | 3440 lbf 15300 N 15.30 kN |
| 附件 | 雙面密封 |
| 重量 | 0.705 lb 0.320 kg |
| 應用溫度范圍 | -4 to 250 oF -20 to 120 oC |
NTN SUC206-20軸承尺寸規格
| 不銹鋼材質帶緊定螺釘的外球面軸承 - SUC/MUC - 尺寸 | |
| d | 1-1/4 in 31.750 mm |
| D | 2.4409 in 62.000 mm |
| C | 0.7480 in 19.000 mm |
| B | 1.5000 in 38.100 mm |
| r | 0.0197 in 0.500 mm |
| ds | 1/4-28 UNF |
| G | 0.1969 in 5.000 mm |
| S1 | 0.8740 in 22.200 mm |
| S | 0.6260 in 15.900 mm |

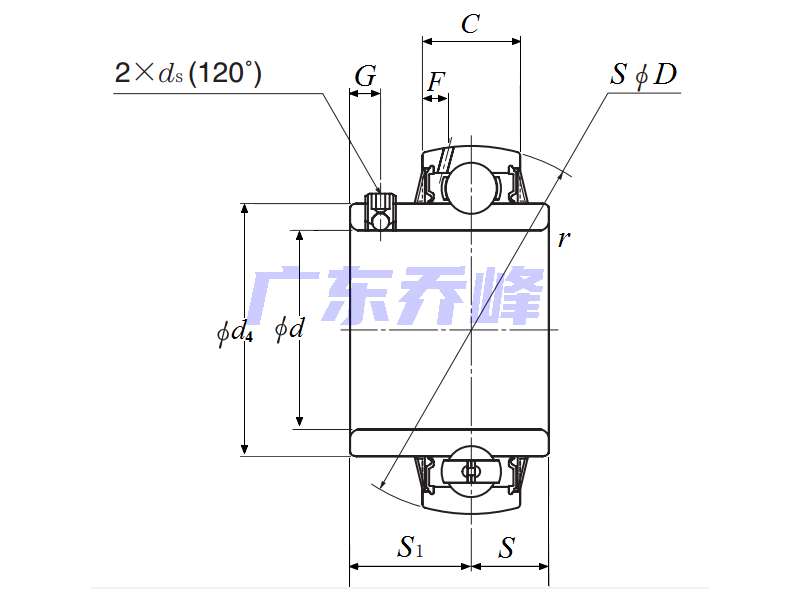

NTN SUC206-20軸承尺寸圖
NTN SUC206-20軸承相關配件/適用型號
| SUCP206-20 | 詳細尺寸，d：31.750mm，h：42.90000mm，b：48.000mm，j：121.000mm，2b：83.000mm，r：165.000mm |
| SUCPPL206-20 | 詳細尺寸，d：31.750mm，h：42.90000mm，b：46.000mm，j：119.000mm，2b：83.000mm，r：162.000mm |
| SUCPA206-20 | 詳細尺寸，d：31.750mm，h：42.90000mm，b：38.000mm，j：76.200mm，2b：86.000mm，r：102.000mm |
| SUCTBL206-20 | 詳細尺寸，d：31.750mm，h：42.90000mm，b：42.500mm，j：76.200mm，2b：84.000mm，r：101.000mm |
| SUCF206-20 | 詳細尺寸，d：31.750mm，c：14.000mm，b：30.500mm，j：83.000mm，r：108.000mm |
| SUCFPL206-20 | 詳細尺寸，d：31.750mm，c：14.300mm，b：31.500mm，j：83.000mm，r：107.000mm |
| SUCFB206-20 | 詳細尺寸，d：31.750mm，c：9.700mm，b：30.500mm，j：47.800mm，r：79.500mm |
| SUCFBL206-20 | 詳細尺寸，d：31.750mm，c：13.300mm，b：32.000mm，j：47.600mm，r：83.000mm |
| SUCFL206-20 | 詳細尺寸，d：31.750mm，h：141.00000mm，b：31.000mm，j：117.000mm，r：80.000mm |
| SUCNFL206-20 | 詳細尺寸，d：31.750mm，h：148.00000mm，b：30.500mm，j：117.000mm，r：80.000mm |
| SUCT206-20 | 詳細尺寸，d：31.750mm，h：102.00000mm，2b：56.000mm，r：113.000mm，r2max：89.000mm |
