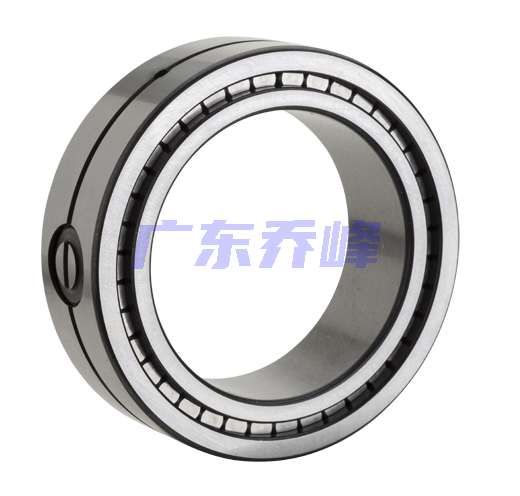

NTN SL01-4940軸承代號說明
S
L
0
1
-
4
9
4
0
SL：SL型雙列滿裝圓柱滾子軸承
01-：SL01系列，固定端軸承
49：雙列圓柱滾子軸承 49系列
40：內徑：200 mm
SL：
SL型雙列滿裝圓柱滾子軸承
01-：
SL01系列，固定端軸承
49：
雙列圓柱滾子軸承 49系列
40：
內徑：200 mm
NTN SL01-4940軸承技術規格
| 類型 | 圓柱滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | 無 |
| 極限轉速-油潤滑 | 1000轉/分鐘 |
| 極限轉速-脂潤滑 | 500轉/分鐘 |
| 精度 | ISO Class 0 |
| 結構 | 雙列 |
| 注油孔 | 帶注油孔 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 335000 lbf 1500000 N 1500.00 kN |
| 基本額定動載荷 | 150000 lbf 665000 N 665.00 kN |
| 附件 | 開式 |
| 重量 | 34.061 lb 15.450 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN SL01-4940軸承尺寸規格
| 雙列圓柱滾子軸承，帶固定側板 - SL01系列 - 尺寸 | |
| d | 7.8740 in 200.000 mm |
| D | 11.0236 in 280.000 mm |
| B | 3.1496 in 80.000 mm |
| C | 3.1496 in 80.000 mm |
| J | 9.1339 in 232.000 mm |
| K | 9.8425 in 250.000 mm |
| r | 0.0827 in 2.100 mm |
| e（允許軸向移動） | 0.1969 in 5.000 mm |
| da min | 8.3465 in 212.000 mm |
| Da max | 10.5512 in 268.000 mm |
| ras max | 0.0787 in 2.000 mm |

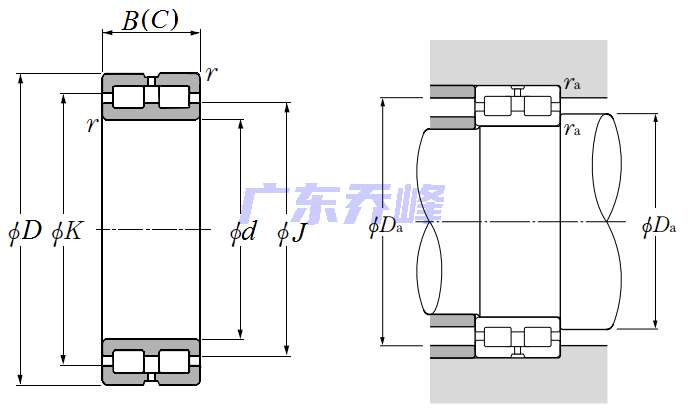

NTN SL01-4940軸承尺寸圖
