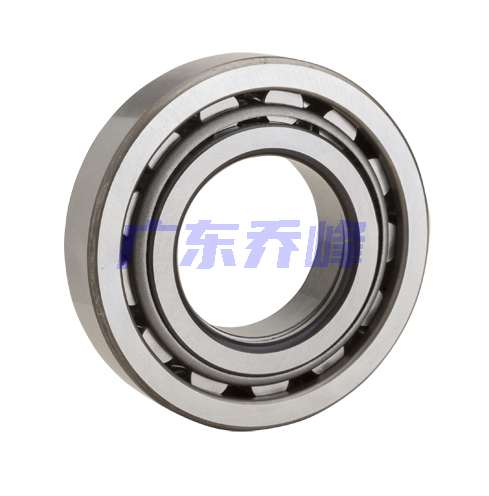

NTN NUP320E軸承代號說明
N
U
P
3
2
0
E
NUP：外圈雙擋邊，內圈單擋邊，另一側帶平擋圈
3：尺寸系列：03系列
20：內徑：100 mm
E：內部設計變更，更大的滾子
NUP：
外圈雙擋邊，內圈單擋邊，另一側帶平擋圈
3：
尺寸系列：03系列
20：
內徑：100 mm
E：
內部設計變更，更大的滾子
NTN NUP320E軸承技術規格
| 類型 | 圓柱滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | 高強度機加工黃銅，無鉚釘，帶方孔 |
| 極限轉速-油潤滑 | 3500轉/分鐘 |
| 極限轉速-脂潤滑 | 2900轉/分鐘 |
| 結構 | 單列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不帶注油孔 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 95500 lbf 425000 N 425.00 kN |
| 基本額定動載荷 | 85500 lbf 380000 N 380.00 kN |
| 附件 | 開式 |
| 重量 | 18.894 lb 8.570 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN NUP320E軸承尺寸規格
| 圓柱滾子軸承 -可分離型，短內圈帶一個加強筋，帶側板，外圈帶兩個加強筋 - 尺寸 | |
| d | 3.9370 in 100.000 mm |
| D | 8.4646 in 215.000 mm |
| B | 1.8504 in 47.000 mm |
| J | 5.5236 in 140.300 mm |
| r | 0.1181 in 3.000 mm |
| da min | 4.4488 in 113.000 mm |
| Da max | 7.9528 in 202.000 mm |
| r1as max | 0.0984 in 2.500 mm |

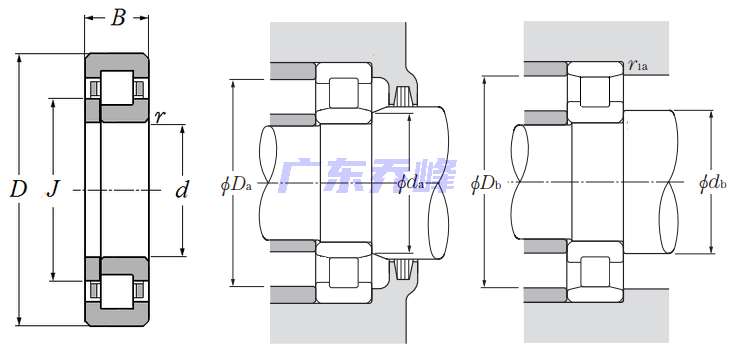

NTN NUP320E軸承尺寸圖
