NTN NNU4984K軸承代號說明
N
N
U
4
9
8
4
K
NNU：內圈可雙向分離，外圈不可分離
49：雙列圓柱滾子軸承 49系列
84：內徑：420 mm
K：錐孔，錐角 1:12
NNU：
內圈可雙向分離，外圈不可分離
49：
雙列圓柱滾子軸承 49系列
84：
內徑：420 mm
K：
錐孔，錐角 1:12
NTN NNU4984K軸承技術規格
| 類型 | 圓柱滾子軸承 |
| 內孔型式 | 圓錐孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | 高強度，兩片接合式，機加工黃銅 |
| 極限轉速-油潤滑 | 1100轉/分鐘 |
| 極限轉速-脂潤滑 | 900轉/分鐘 |
| 錐角 | 1:12 |
| 精度 | ISO Class 0 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不帶注油孔 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 1010000 lbf 4500000 N 4500.00 kN |
| 基本額定動載荷 | 390000 lbf 1740000 N 1740.00 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN NNU4984K軸承尺寸規格
| 雙列圓柱滾子軸承 - 圓錐孔 - NN型U - 尺寸 | |
| d | 16.5354 in 420.000 mm |
| D | 22.0472 in 560.000 mm |
| B | 5.5118 in 140.000 mm |
| C | 5.5118 in 140.000 mm |
| Fw | 18.3071 in 465.000 mm |
| r | 0.1575 in 4.000 mm |
| da min | 17.1654 in 436.000 mm |
| db min | 17.6378 in 448.000 mm |
| Da max | 21.4173 in 544.000 mm |
| ras max | 0.1181 in 3.000 mm |

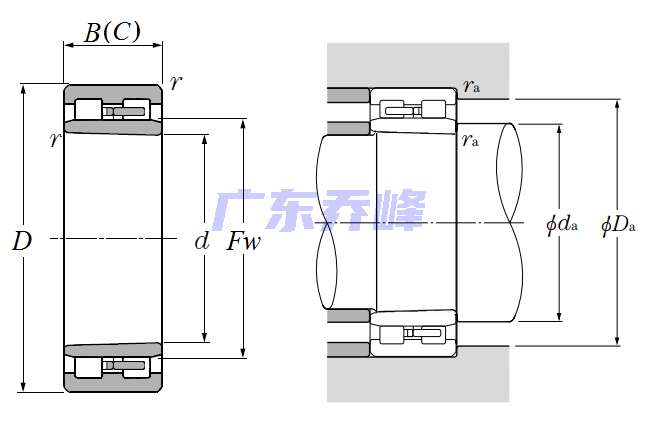

NTN NNU4984K軸承尺寸圖
