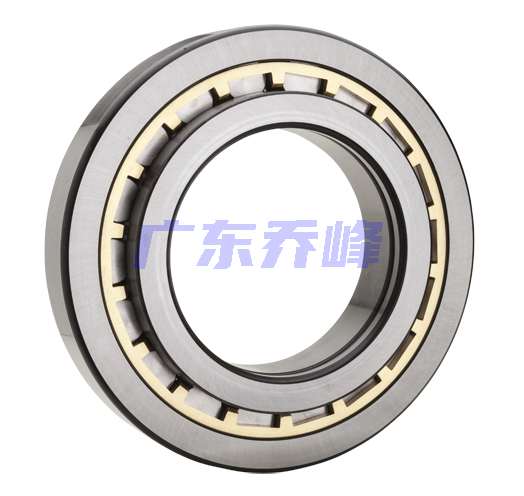

NTN NH2218軸承代號說明
N
H
2
2
1
8
NH：外圈雙擋邊，內圈單擋邊，另一側帶L型斜擋圈
2：寬度系列：02系列
2：尺寸系列：02系列
18：內徑：90 mm
NH：
外圈雙擋邊，內圈單擋邊，另一側帶L型斜擋圈
2：
寬度系列：02系列
2：
尺寸系列：02系列
18：
內徑：90 mm
NTN NH2218軸承技術規格
| 類型 | 圓柱滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | 壓制鋼 |
| 結構 | 單列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不帶注油孔 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 56000 lbf 248000 N 248.00 kN |
| 基本額定動載荷 | 44500 lbf 197000 N 197.00 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN NH2218軸承尺寸規格
| 圓柱滾子軸承帶單擋邊內圈帶外圈&滾子組件，斜擋圈 - NH系列 - 尺寸 | |
| d | 3.5433 in 90.000 mm |
| D | 6.2992 in 160.000 mm |
| B | 1.5748 in 40.000 mm |
| Fw | 4.2126 in 107.000 mm |
| d1 | 4.4961 in 114.200 mm |
| B1 | 0.3543 in 9.000 mm |
| B2 | 0.6299 in 16.000 mm |
| J | 4.4961 in 114.200 mm |
| r | 0.0787 in 2.000 mm |
| r1 | 0.0787 in 2.000 mm |
| da min | 3.8976 in 99.000 mm |
| db min | 3.8976 in 99.000 mm |
| Da max | 5.9449 in 151.000 mm |
| Db max | 5.9449 in 151.000 mm |
| Db min | 5.7480 in 146.000 mm |
NTN NH2218軸承尺寸圖
