NTN NAO-50X68X20軸承技術規格
| 類型 | 機加工滾針軸承 - 可分離型 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架材質 | 鋼 |
| 極限轉速-油潤滑 | 7500轉/分鐘 |
| 極限轉速-脂潤滑 | 4800轉/分鐘 |
| 精度 | ISO Class 0 |
| 結構 | 單列 |
| 附件 | 開式 |
| 軸承設計型式 | 帶內圈 |
| 注油孔 | 帶注油孔 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 15000 lbf 66500 N 66.50 kN |
| 基本額定動載荷 | 6450 lbf 28800 N 28.80 kN |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN NAO-50X68X20軸承尺寸規格
| 機加工滾針軸承 -可分離型型帶內圈 - 尺寸 | |
| d | 1.9685 in 50.000 mm |
| D | 2.6772 in 68.000 mm |
| F | 2.1654 in 55.000 mm |
| E | 2.3622 in 60.000 mm |
| C | 0.7874 in 20.000 mm |
| r | 0.0236 in 0.600 mm |
| da min | 2.1260 in 54.000 mm |
| Da max | 2.5197 in 64.000 mm |
| db min | 2.3386 in 59.400 mm |
| Db max | 2.1969 in 55.800 mm |
| ras max | 0.0236 in 0.600 mm |

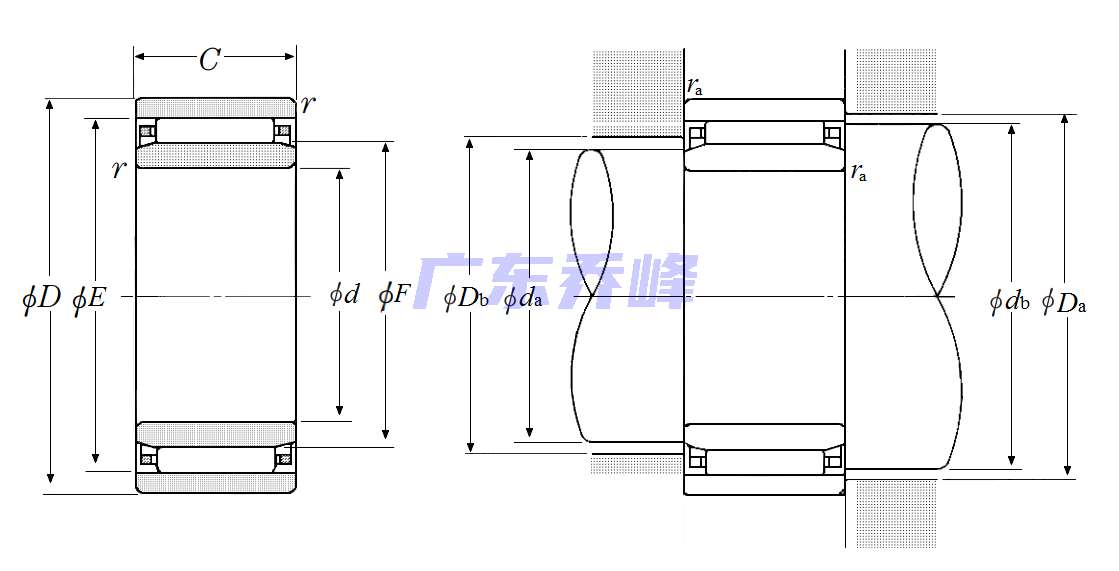

NTN NAO-50X68X20軸承尺寸圖
