NTN NACV24XLL軸承技術規格
| 類型 | 擋圈型滾輪軸承 |
| 滾子型式 | 滿裝 |
| 軸承類型 | 滾針軸承 |
| 材質 | 高碳鉻鋼 |
| 外圈類型 | 圓柱型 |
| 極限轉速-油潤滑 | 6200轉/分鐘 |
| 極限轉速-脂潤滑 | 4800轉/分鐘 |
| 附件 | 雙面密封 |
| 基本額定靜載荷 | 10200 lbf 45500 N 45.50 kN |
| 基本額定動載荷 | 4750 lbf 21100 N 21.10 kN |
| 軌道額定載荷 | 3650 lbf 16300 N |
| 重量 | 3.902 lb 1.770 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN NACV24XLL軸承尺寸規格
| 擋圈型滾輪軸承 - 帶內圈，雙面密封，NACV型，圓柱內徑 - 尺寸 | |
| d | 0.4375 in 11.112 mm |
| d公差 | 0.005/-0.010 mm |
| D（0/-0.050） | 1.5000 in 38.100 mm |
| F | 0.8268 in 21.000 mm |
| e | 1.0630 in 27.000 mm |
| C | 0.8750 in 22.225 mm |
| C公差 | 0/-0.130 mm |
| B | 0.9375 in 23.812 mm |
| B公差 | 0/-0.250 mm |

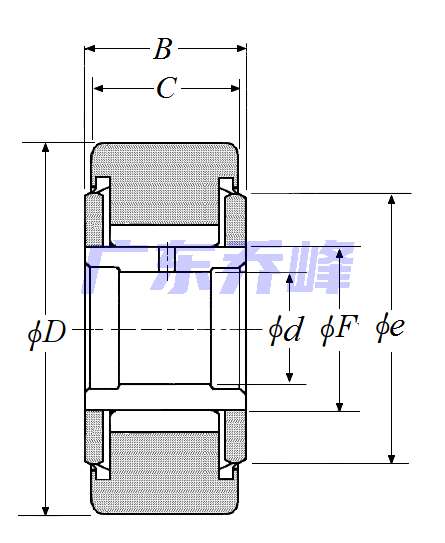

NTN NACV24XLL軸承尺寸圖
