NTN NAB203軸承技術規格
| 類型 | 擋圈型滾輪軸承 |
| 滾子型式 | 滾針 |
| 軸承類型 | 滾針軸承 |
| 材質 | 高碳鉻鋼 |
| 保持架材質 | 壓制鋼 |
| 外圈類型 | 球面 |
| 極限轉速-油潤滑 | 9000轉/分鐘 |
| 極限轉速-脂潤滑 | 6800轉/分鐘 |
| 附件 | 開式 |
| 基本額定靜載荷 | 5350 lbf 23800 N 23.80 kN |
| 基本額定動載荷 | 4400 lbf 19500 N 19.50 kN |
| 軌道額定載荷 | 860 lbf 3820 N |
| 重量 | 0.236 lb 0.107 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN NAB203軸承尺寸規格
| 擋圈型滾輪軸承 - 帶內圈，NAB型，球面外圈 - 尺寸 | |
| d | 0.6693 in 17.000 mm |
| D（0/-0.050） | 1.5748 in 40.000 mm |
| Ew | 1.1417 in 29.000 mm |
| F | 0.8661 in 22.000 mm |
| C | 0.6220 in 15.800 mm |
| B | 0.6299 in 16.000 mm |
| r | 0.0197 in 0.500 mm |

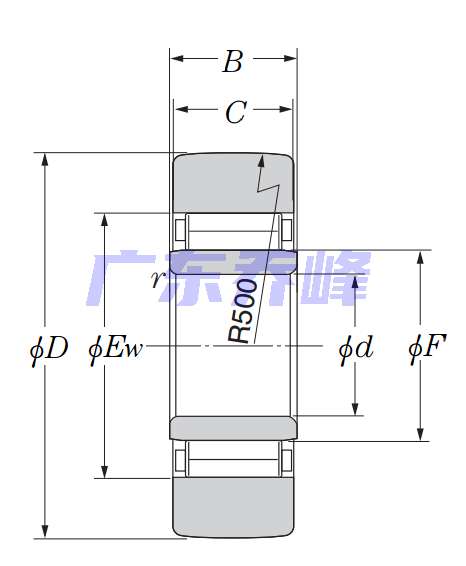

NTN NAB203軸承尺寸圖
