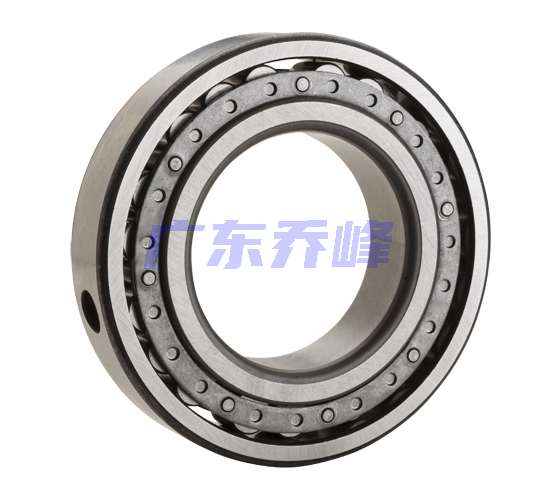

NTN MU1015DAHV軸承代號說明
M
U
1
0
1
5
D
A
H
V
MU：M：NTN BOWER產品，標準公制尺寸系列，U：內圈雙擋邊
1：寬度系列：01系列
0：尺寸系列：10系列
15：內徑：75 mm
D：外圈單擋邊
A：超大外徑，適用于標準殼體孔中的重壓型配合
H：外圈外徑上帶盲銷孔
V：一體成型鋼保持架
MU：
M：NTN BOWER產品，標準公制尺寸系列，U：內圈雙擋邊
1：
寬度系列：01系列
0：
尺寸系列：10系列
15：
內徑：75 mm
D：
外圈單擋邊
A：
超大外徑，適用于標準殼體孔中的重壓型配合
H：
外圈外徑上帶盲銷孔
V：
一體成型鋼保持架
NTN MU1015DAHV軸承技術規格
| 類型 | 圓柱滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | 一體成型，鋼質 |
| 結構 | 單列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不帶注油孔 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 21700 lbf 96500 N 96.50 kN |
| 基本額定動載荷 | 16200 lbf 72000 N 72.00 kN |
| 附件 | 開式 |
| 重量 | 1.413 lb 0.641 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN MU1015DAHV軸承尺寸規格
| 可分離外圈軸承 -內圈帶兩個加強筋，外圈帶一個加強筋，銷釘孔 - 尺寸 | |
| B | 2.9528 in 75.000 mm |
| D | 4.5298 in 115.057 mm |
| W | 0.7874 in 20.000 mm |
| C | 4.1311 in 104.930 mm |
| F | 3.5098 in 89.150 mm |
| H | 3.9772 in 101.020 mm |
| a | 0.2811 in 7.140 mm |
| b | 0.0799 in 2.030 mm |
| R | 0.0799 in 2.030 mm |
| U（普通內外圈） | 3.2520 in 82.600 mm |
| V（加強筋內外圈） | 3.3504 in 85.100 mm |
| X（普通內外圈） | 4.2717 in 108.500 mm |
| Z（加強筋內外圈） | 4.1299 in 104.900 mm |
| r | 0.0402 in 1.020 mm |

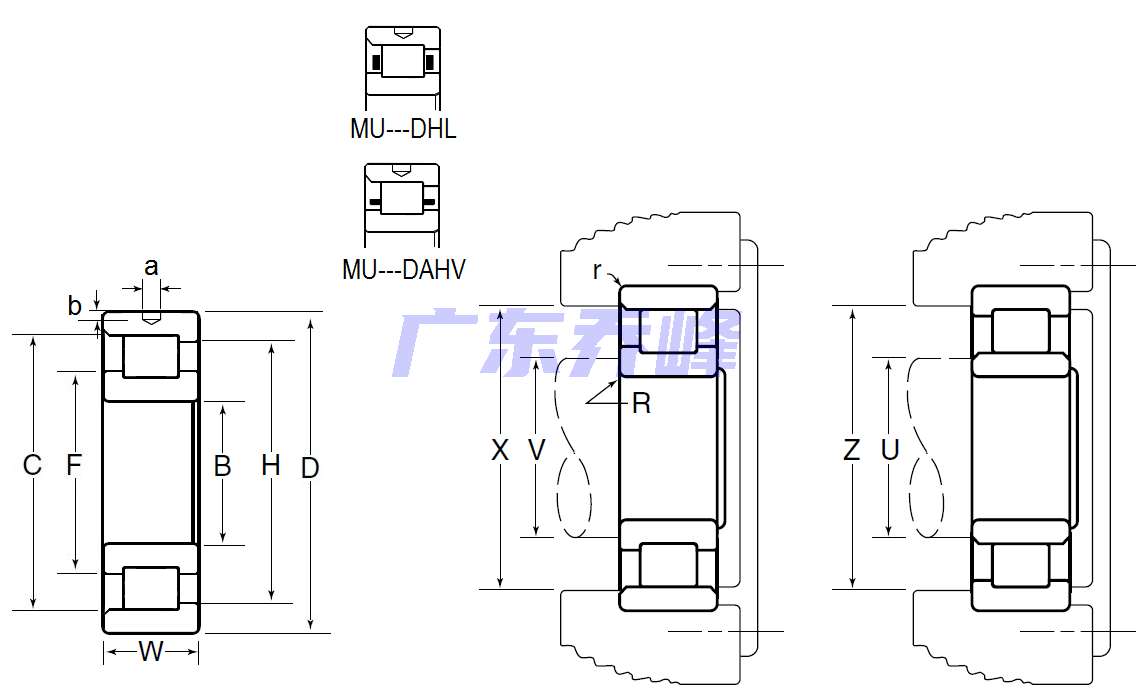

NTN MU1015DAHV軸承尺寸圖
