NTN MSN1307EX軸承代號說明
M
S
N
1
3
0
7
E
X
MSN：M：NTN BOWER產品，標準公制尺寸系列，S：帶一個短擋邊的內圈，N：內圈擋邊
1：寬度系列：01系列
3：尺寸系列：03系列
07：內徑：35 mm
E：外圈雙擋邊
X：X-Bar復合鋼
MSN：
M：NTN BOWER產品，標準公制尺寸系列，S：帶一個短擋邊的內圈，N：內圈擋邊
1：
寬度系列：01系列
3：
尺寸系列：03系列
07：
內徑：35 mm
E：
外圈雙擋邊
X：
X-Bar復合鋼
NTN MSN1307EX軸承技術規格
| 類型 | 圓柱滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | X-Bar復合鋼 |
| 結構 | 單列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不帶注油孔 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 16700 lbf 74500 N 74.50 kN |
| 基本額定動載荷 | 15500 lbf 69000 N 69.00 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN MSN1307EX軸承尺寸規格
| 圓柱滾子軸承 -可分離型，短內圈帶一個加強筋，外圈帶兩個加強筋 - 尺寸 | |
| B | 1.3780 in 35.000 mm |
| D | 3.1496 in 80.000 mm |
| W | 0.8268 in 21.000 mm |
| F | 1.9949 in 50.670 mm |
| H | 2.5382 in 64.470 mm |
| R | 0.0598 in 1.520 mm |
| U（普通內外圈） | 1.7205 in 43.700 mm |
| V（加強筋內外圈） | 1.8386 in 46.700 mm |
| X（普通內外圈） | 2.8110 in 71.400 mm |
| Z（加強筋內外圈） | 2.6693 in 67.800 mm |
| r | 0.0598 in 1.520 mm |

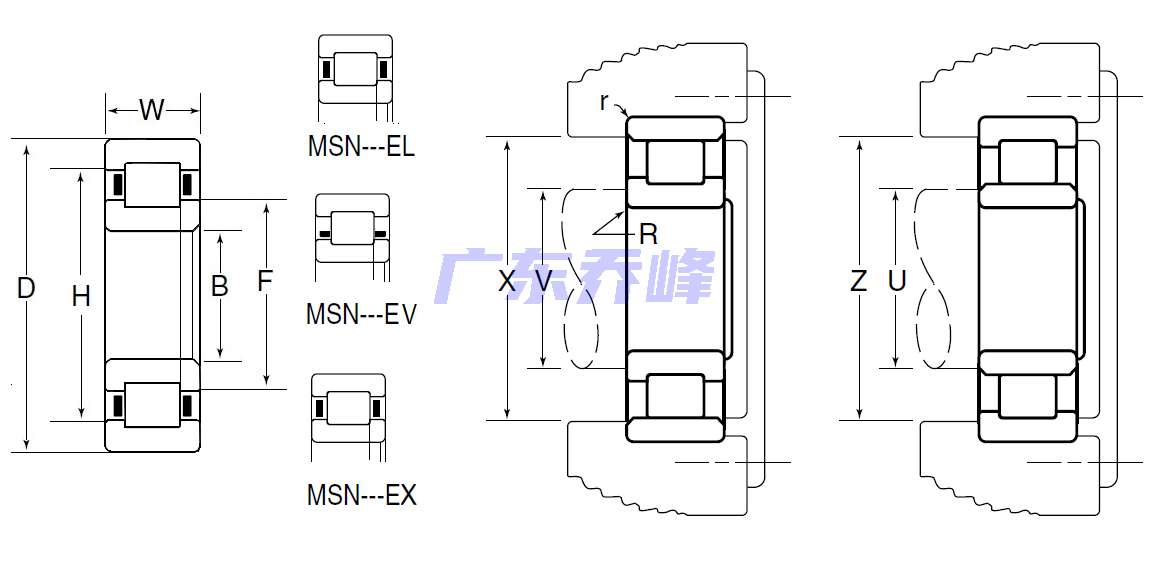

NTN MSN1307EX軸承尺寸圖
