NTN MR1214EAL軸承代號說明
M
R
1
2
1
4
E
A
L
MR：M：NTN BOWER產品，標準公制尺寸系列，R：內圈單擋邊
1：寬度系列：01系列
2：尺寸系列：02系列
14：內徑：70 mm
E：外圈雙擋邊
A：超大外徑，適用于標準殼體孔中的重壓型配合
L：復合鋼保持架
MR：
M：NTN BOWER產品，標準公制尺寸系列，R：內圈單擋邊
1：
寬度系列：01系列
2：
尺寸系列：02系列
14：
內徑：70 mm
E：
外圈雙擋邊
A：
超大外徑，適用于標準殼體孔中的重壓型配合
L：
復合鋼保持架
NTN MR1214EAL軸承技術規格
| 類型 | 圓柱滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | 復合鋼 |
| 結構 | 單列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不帶注油孔 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 32000 lbf 142000 N 142.00 kN |
| 基本額定動載荷 | 25600 lbf 114000 N 114.00 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN MR1214EAL軸承尺寸規格
| 圓柱滾子軸承 -可分離型內圈帶一個加強筋，外圈帶兩個加強筋 - 尺寸 | |
| B | 2.7559 in 70.000 mm |
| D | 4.9236 in 125.059 mm |
| W | 0.9449 in 24.000 mm |
| A | 3.3382 in 84.790 mm |
| F | 3.5280 in 89.610 mm |
| H | 4.2130 in 107.010 mm |
| R | 0.1000 in 2.540 mm |
| U（普通內外圈） | 3.2205 in 81.800 mm |
| V（加強筋內外圈） | 3.3307 in 84.600 mm |
| X（普通內外圈） | 4.5512 in 115.600 mm |
| Z（加強筋內外圈） | 4.3898 in 111.500 mm |
| r | 0.0598 in 1.520 mm |

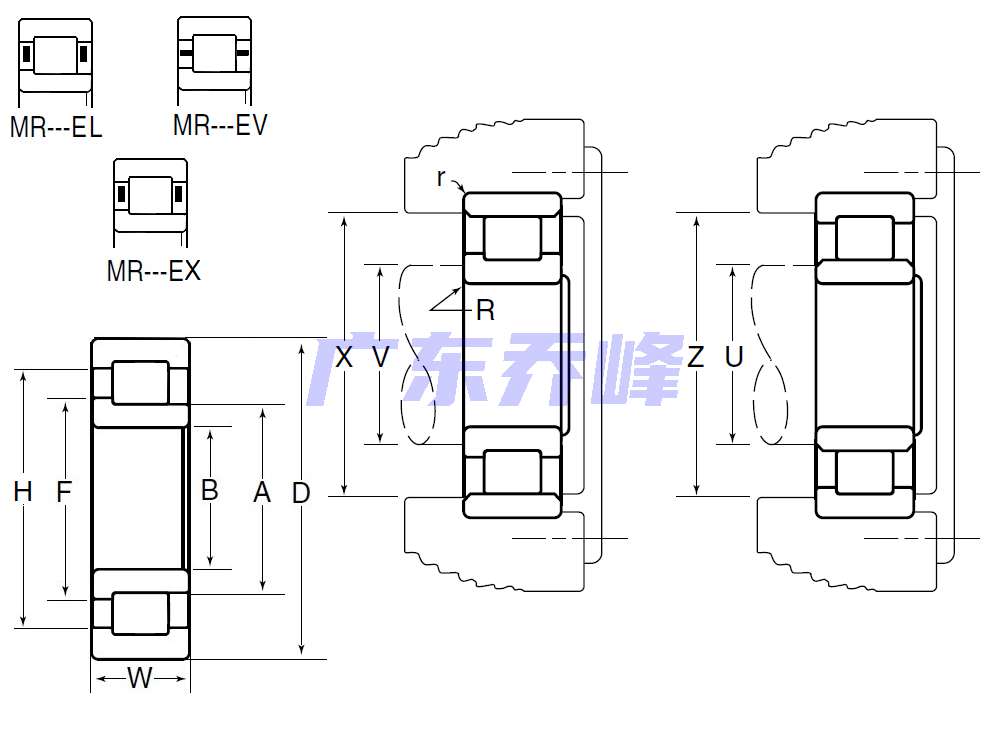

NTN MR1214EAL軸承尺寸圖
