NTN-SNR MLECH71909CVDUJ74S軸承代號說明
M
L
E
C
H
7
1
9
0
9
C
V
D
U
J
7
4
S
ML：高轉速高精度角接觸軸承
E：雙面非接觸式密封
CH：陶瓷球
7：角接觸球軸承
19：尺寸系列：19系列
09：內徑：45 mm
C：接觸角 17o
V：高精度
DU：通用配對
J7：輕微預緊
4S：P4S高轉速精度，ISO 4級（相當于ABEC 7）
ML：
高轉速高精度角接觸軸承
E：
雙面非接觸式密封
CH：
陶瓷球
7：
角接觸球軸承
19：
尺寸系列：19系列
09：
內徑：45 mm
C：
接觸角 17o
V：
高精度
DU：
通用配對
J7：
輕微預緊
4S：
P4S高轉速精度，ISO 4級（相當于ABEC 7）
NTN-SNR MLECH71909CVDUJ74S軸承技術規格
| 類型 | 混合陶瓷角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 分層型 |
| 保持架材質 | 酚醛樹脂 |
| 滾珠材質 | 陶瓷 |
| 密封型式 | 非接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 精度 | ISO Class 4 |
| 結構 | 雙列 |
| 附件 | 雙面密封 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN-SNR MLECH71909CVDUJ74S軸承尺寸規格
| 密封雙列混合陶瓷角接觸球軸承，高精度 - 尺寸 | |
| d | 1.7717 in 45.000 mm |
| D | 2.6772 in 68.000 mm |
| B | 0.4724 in 12.000 mm |
| 2B | 0.9449 in 24.000 mm |
| r2 max | 0.0236 in 0.600 mm |
| r3 max | 0.0118 in 0.300 mm |
| 接觸角 | 17 o |
| d2 | 2.0000 in 50.800 mm |
| d3 | 2.0591 in 52.300 mm |
| D1 | 2.3071 in 58.600 mm |
| D4 | 2.3583 in 59.900 mm |

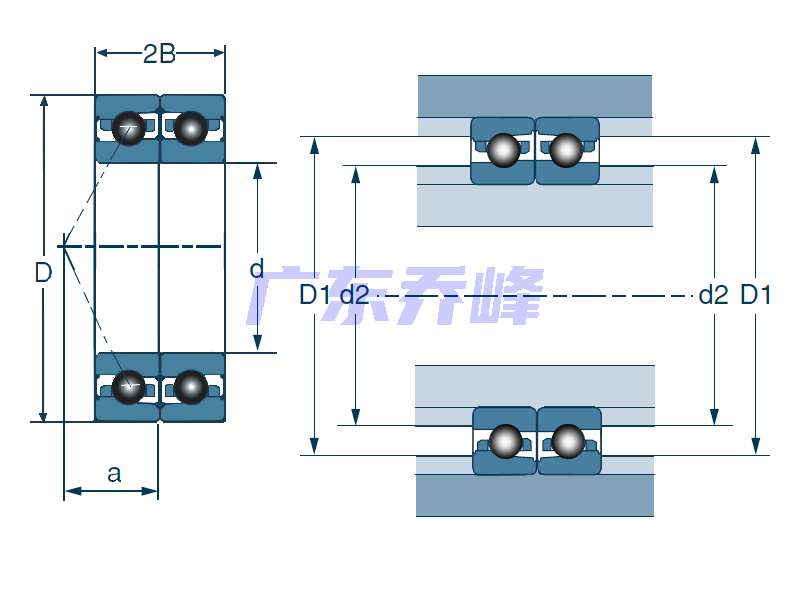

NTN-SNR MLECH71909CVDUJ74S軸承尺寸圖
