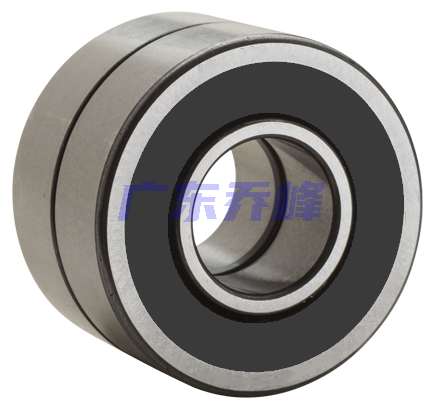

NTN-SNR MLE7010CVDUJ84S軸承代號說明
M
L
E
7
0
1
0
C
V
D
U
J
8
4
S
ML：高轉速高精度角接觸軸承
E：雙面非接觸式密封
7：角接觸球軸承
0：尺寸系列：10系列
10：內徑：50 mm
C：接觸角 17o
V：高精度
DU：通用配對
J8：中度預緊
4S：P4S高轉速精度，ISO 4級（相當于ABEC 7）
ML：
高轉速高精度角接觸軸承
E：
雙面非接觸式密封
7：
角接觸球軸承
0：
尺寸系列：10系列
10：
內徑：50 mm
C：
接觸角 17o
V：
高精度
DU：
通用配對
J8：
中度預緊
4S：
P4S高轉速精度，ISO 4級（相當于ABEC 7）
NTN-SNR MLE7010CVDUJ84S軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 分層型 |
| 保持架材質 | 酚醛樹脂 |
| 滾珠材質 | 鋼 |
| 密封型式 | 非接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 精度 | ISO Class 4 |
| 附件 | 雙面密封 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN-SNR MLE7010CVDUJ84S軸承尺寸規格
| 密封雙聯角接觸球軸承，高精度 - 尺寸 | |
| d | 1.9685 in 50.000 mm |
| D | 3.1496 in 80.000 mm |
| B | 0.6299 in 16.000 mm |
| 2B | 0.6299 in 32.000 mm |
| r2 max | 0.0394 in 1.000 mm |
| r3 max | 0.0118 in 0.300 mm |
| 接觸角 | 17 o |
| d2 | 2.2835 in 58.000 mm |
| d3 | 2.3504 in 59.700 mm |
| D1 | 2.6772 in 68.000 mm |
| D4 | 2.7559 in 70.000 mm |
NTN-SNR MLE7010CVDUJ84S軸承尺寸圖
