NTN-SNR ML71924HV軸承代號說明
M
L
7
1
9
2
4
H
V
ML：高轉速高精度角接觸軸承
7：角接觸球軸承
19：尺寸系列：19系列
24：內徑：120 mm
H：接觸角 25o
V：高精度
ML：
高轉速高精度角接觸軸承
7：
角接觸球軸承
19：
尺寸系列：19系列
24：
內徑：120 mm
H：
接觸角 25o
V：
高精度
NTN-SNR ML71924HV軸承技術規格
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 分層型 |
| 保持架材質 | 酚醛樹脂 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 13500轉/分鐘 |
| 極限轉速-脂潤滑 | 8600轉/分鐘 |
| 結構 | 單列 |
| 基本額定靜載荷 | 748 lbf 3350 N 3.35 kN |
| 基本額定動載荷 | 11025 lbf 49000 N 49.00 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN-SNR ML71924HV軸承尺寸規格
| 高速單列角接觸球軸承，高精度 - 尺寸 | |
| d | 4.7244 in 120.000 mm |
| D | 6.4961 in 165.000 mm |
| B | 0.8661 in 22.000 mm |
| r2 max | 0.0433 in 1.100 mm |
| r3 max | 0.0236 in 0.600 mm |
| 接觸角 | 25 o |
| a（負荷中心） | 1.7323 in 44.000 mm |
| d2 | 5.1575 in 131.000 mm |
| d3 | 5.2953 in 134.500 mm |
| D1 | 5.9646 in 151.500 mm |
| D4 | 6.1614 in 156.500 mm |
| D5 | 0.0858 in 5.4370 mm |
| E | 2.180 in 138.100 mm |
| 雙列寬度 | 1.7323 in 44.000 mm |
| 三列寬度 | 2.5984 in 66.000 mm |
| 四列寬度 | 3.4646 in 88.000 mm |

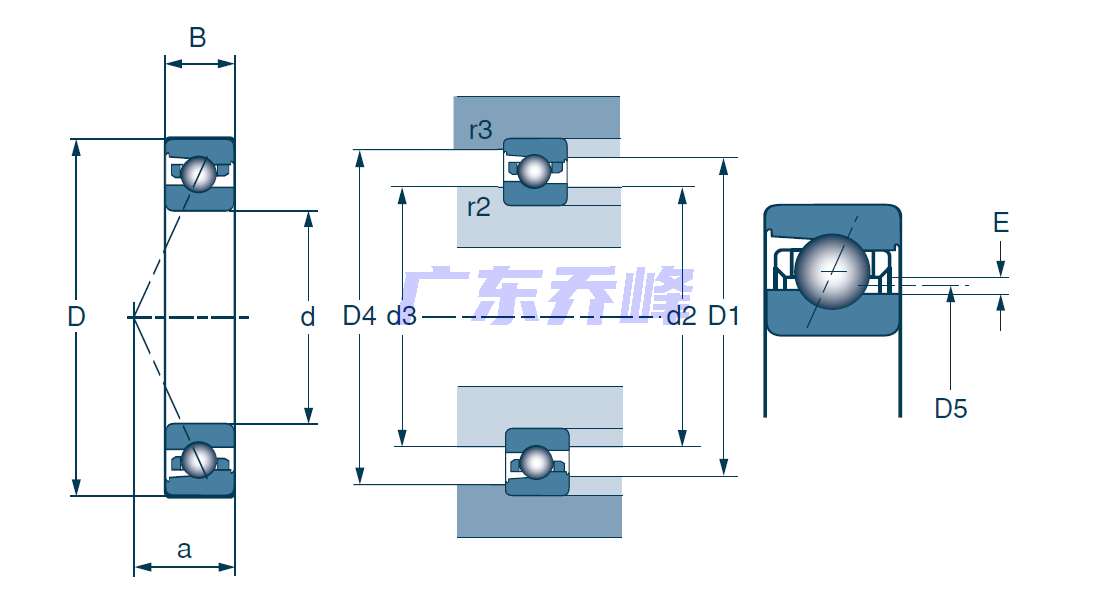

NTN-SNR ML71924HV軸承尺寸圖
