NTN M7309GEL軸承代號說明
M
7
3
0
9
G
E
L
M：NTN BOWER產品，標準公制尺寸系列
7：寬度系列：07系列
3：尺寸系列：03系列
09：內徑：45 mm
G：外圈帶止動環槽
E：外圈雙擋邊
L：復合鋼保持架
M：
NTN BOWER產品，標準公制尺寸系列
7：
寬度系列：07系列
3：
尺寸系列：03系列
09：
內徑：45 mm
G：
外圈帶止動環槽
E：
外圈雙擋邊
L：
復合鋼保持架

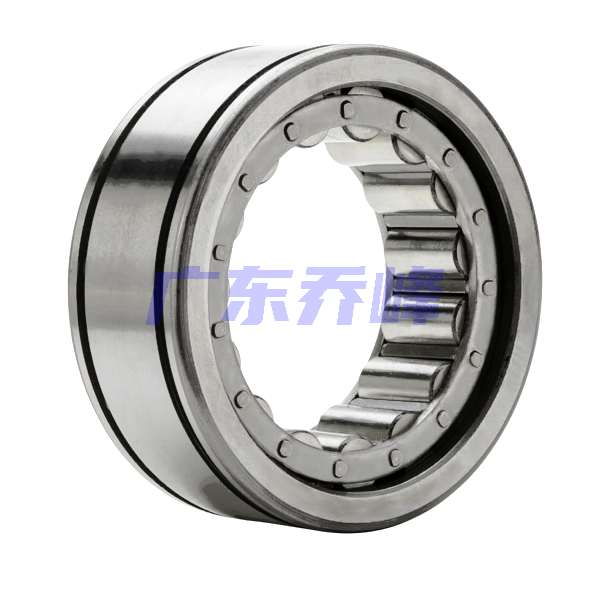

NTN M7309GEL軸承技術規格
| 類型 | 帶滾子的外圈 |
| 內孔型式 | 圓柱孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | 復合鋼 |
| 結構 | 單列 |
| 注油孔 | 不帶注油孔 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 37000 lbf 165000 N 165.00 kN |
| 基本額定動載荷 | 30500 lbf 136000 N 136.00 kN |
| 附件 | 開式 |
| 重量 | 2.094 lb 0.950 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN M7309GEL軸承尺寸規格
| 外圈帶Cage and Rollers，兩個加強筋&Two 帶止動環槽 in外圈 O.D. - 尺寸 | |
| A | 2.3370 in 59.360 mm |
| D | 3.9370 in 100.000 mm |
| W | 1.2205 in 31.000 mm |
| r | 0.0598 in 1.520 mm |
| D1 | 3.8110 in 96.800 mm |
| p | 0.1091 in 2.770 mm |
| g | 0.1252 in 3.180 mm |
| H | 3.2079 in 81.480 mm |

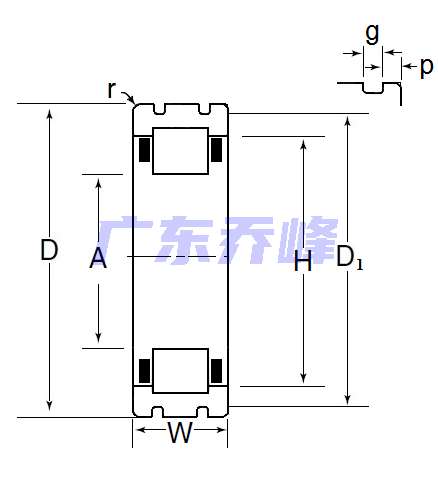

NTN M7309GEL軸承尺寸圖
