NTN M7309EAHL軸承代號說明
M
7
3
0
9
E
A
H
L
M：NTN BOWER產品，標準公制尺寸系列
7：寬度系列：07系列
3：尺寸系列：03系列
09：內徑：45 mm
E：外圈雙擋邊
A：超大外徑，適用于標準殼體孔中的重壓型配合
H：外圈外徑上帶盲銷孔
L：復合鋼保持架
M：
NTN BOWER產品，標準公制尺寸系列
7：
寬度系列：07系列
3：
尺寸系列：03系列
09：
內徑：45 mm
E：
外圈雙擋邊
A：
超大外徑，適用于標準殼體孔中的重壓型配合
H：
外圈外徑上帶盲銷孔
L：
復合鋼保持架
NTN M7309EAHL軸承技術規格

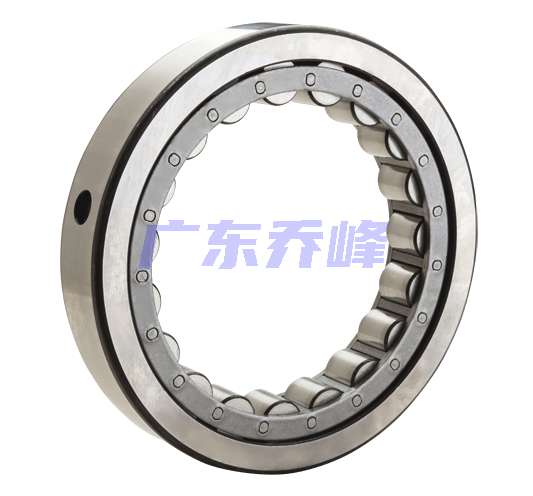

| 類型 | 帶滾子的外圈 |
| 內孔型式 | 圓柱孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | 復合鋼 |
| 結構 | 單列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不帶注油孔 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 37000 lbf 165000 N 165.00 kN |
| 基本額定動載荷 | 30500 lbf 136000 N 136.00 kN |
| 附件 | 開式 |
| 重量 | 2.141 lb 0.971 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN M7309EAHL軸承尺寸規格
| 帶保持架和滾子的外圈，外圈上帶兩個加強筋和盲銷孔 - 尺寸 | |
| A | 2.3370 in 59.360 mm |
| D | 3.9388 in 100.046 mm |
| W | 1.2205 in 31.000 mm |
| r | 0.0598 in 1.520 mm |
| H | 3.2079 in 81.480 mm |
| a | 0.3118 in 7.920 mm |
| b | 0.1098 in 2.790 mm |
| U（普通內外圈） | 2.2008 in 55.900 mm |
| V（加強筋內外圈） | 2.3307 in 59.200 mm |
| X（普通內外圈） | 3.5591 in 90.400 mm |
| Z（加強筋內外圈） | 3.3898 in 86.100 mm |

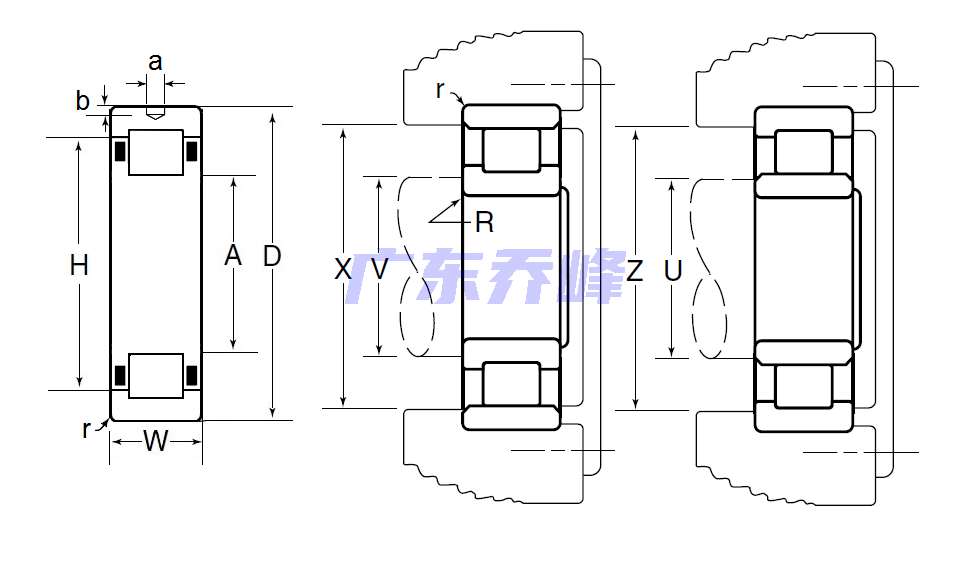

NTN M7309EAHL軸承尺寸圖
