NTN M1217TL軸承代號說明
M
1
2
1
7
T
L
M：NTN BOWER產品，標準公制尺寸系列
1：寬度系列：01系列
2：尺寸系列：02系列
17：內徑：85 mm
T：外圈內徑中帶雙擋邊
L：復合鋼保持架
M：
NTN BOWER產品，標準公制尺寸系列
1：
寬度系列：01系列
2：
尺寸系列：02系列
17：
內徑：85 mm
T：
外圈內徑中帶雙擋邊
L：
復合鋼保持架
NTN M1217TL軸承技術規格
| 類型 | 帶滾子的外圈 |
| 內孔型式 | 圓柱孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | 復合鋼 |
| 結構 | 單列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不帶注油孔 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 43500 lbf 194000 N 194.00 kN |
| 基本額定動載荷 | 34500 lbf 154000 N 154.00 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN M1217TL軸承尺寸規格
| 帶保持架和滾子的外圈，兩個擋圈 - 尺寸 | |
| A | 4.0161 in 102.010 mm |
| D | 5.9055 in 150.000 mm |
| C | 5.0559 in 128.420 mm |
| W | 1.1024 in 28.000 mm |
| r | 0.0799 in 2.030 mm |

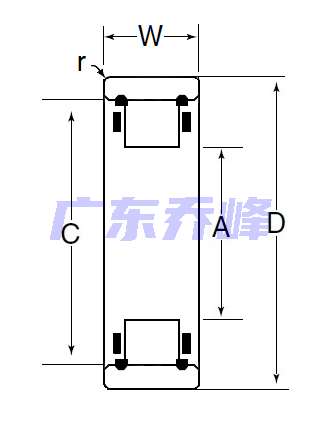

NTN M1217TL軸承尺寸圖
