NTN KR22FH軸承技術規格
| 類型 | 凸輪從動軸承 |
| 材質 | 淬透鋼 |
| 螺紋類型 | 公制 |
| 保持架材質 | 壓制鋼 |
| 極限轉速-油潤滑 | 16000轉/分鐘 |
| 極限轉速-脂潤滑 | 12000轉/分鐘 |
| 滾子型式 | 凸度滾子 |
| 螺柱類型 | 公制 |
| 軸承類型 | 滾針軸承 |
| 外圈類型 | 球面 |
| 附件 | 開式 |
| 驅動裝置型式 | 六角頭 |
| 結構 | 單列 |
| 扭矩 | 14.0 N ·m |
| 基本額定靜載荷 | 1500 lbf 6650 N |
| 基本額定動載荷 | 1190 lbf 5300 N |
| 軌道額定載荷 | 380 lbf 1690 N |
| 重量 | 0.101 lb 0.046 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN KR22FH軸承尺寸規格
| 凸輪從動螺柱式滾輪軸承 - 球面外圈，KR..H型 - 尺寸 | |
| G | M10x1.25 |
| B1 | 1.4173 in 36.000 mm |
| B2 | 0.9055 in 23.000 mm |
| D | 0.8661 in 22.000 mm |
| D公差 | 0/-0.0020 in 0/-0.050 mm |
| B | 0.5118 in 13.000 mm |
| C | 0.4724 in 12.000 mm |
| d1 | 0.3937 in 10.000 mm |
| d1公差 | 0/-0.0006 in 0/-0.015 mm |
| G1 | 0.4724 in 12.000 mm |
| e | 0.6693 in 17.000 mm |
| F | 0.4724 in 12.000 mm |
| C1 | 0.0236 in 0.600 mm |
| h | 0.1575 in 4.000 mm |
| m | 0.1575 in 4.000 mm |
| 注油嘴尺寸 | NIP-B4 |

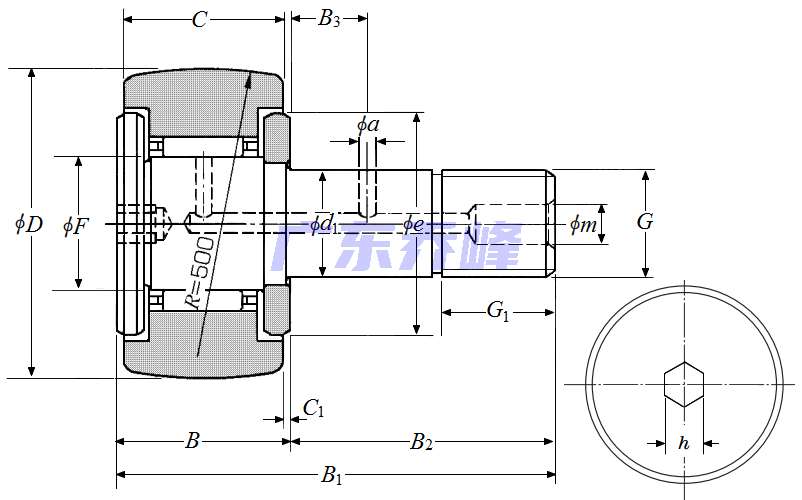

NTN KR22FH軸承尺寸圖
