NTN JELPFL208-109軸承技術規格
| 類型 | 雙螺栓法蘭式軸承座 |
| 軸承類型 | 滾珠軸承 |
| 鎖緊裝置 | 偏心鎖緊套 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 軸承型號 | JEL208-109 |
| 軸承座型號 | PFL208 |
| 殼體鑄造型式 | 兩片接合式 |
| 端蓋類型 | 開式 |
| 性能 | 輕型 |
| 基本額定動載荷 | 6550 lbf 29100 N 29.10 kN |
| 基本額定靜載荷 | 4000 lbf 17800 N 17.80 kN |
| 極限轉速 | 3700轉/分鐘 |
| 重量 | 2.900 lb 1.300 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
| 潤滑方式 | 不可再潤滑 |
NTN JELPFL208-109軸承尺寸規格
| 雙螺栓菱形法蘭式軸承座單元，沖壓鋼外殼，帶偏心鎖緊套，JELPFL型 - 尺寸 | |
| d | 1.5625 in 39.688 mm |
| H | 5.8281 in 148.0 mm |
| L | 3.9375 in 100.0 mm |
| J | 4.6875 in 119.0 mm |
| A | 0.8281 in 21.0 mm |
| A1 | 0.2680 in 6.8 mm |
| N | 0.5312 in 13.5 mm |
| B1 | 1.7205 in 43.700 mm |
| S | 0.4331 in 11.000 mm |
| H1 | 3.5781 in 91.0 mm |

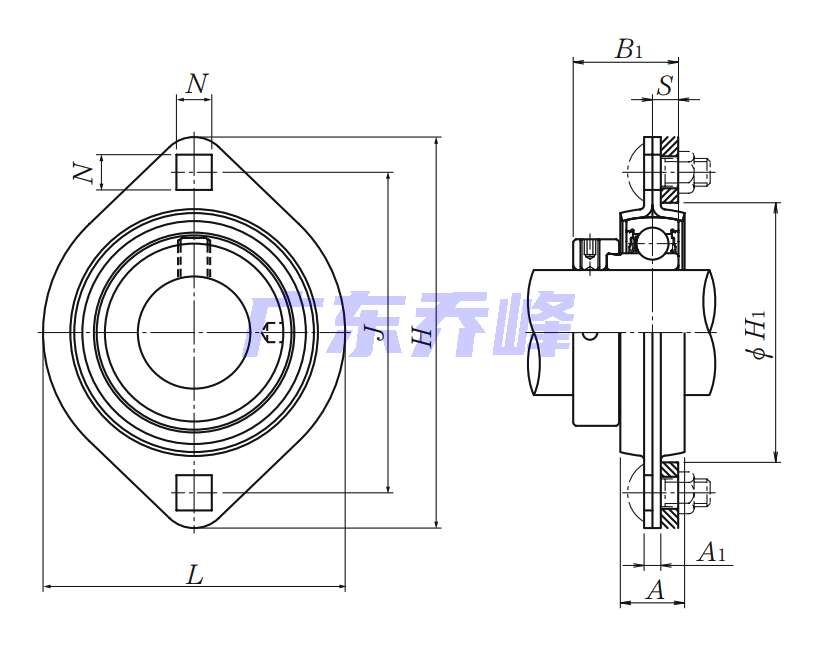

NTN JELPFL208-109軸承尺寸圖
NTN JELPFL208-109軸承同尺寸型號
| ASPFL208-109 | 詳細尺寸，d：39.688mm，h：148.00000mm，b：21.000mm，j：119.000mm，r：100.000mm |
| JELPFL208-109 | 詳細尺寸，d：39.688mm，h：148.00000mm，b：21.000mm，j：119.000mm，r：100.000mm |
| 共計找到2條記錄 | |
NTN JELPFL208-109軸承相關配件/適用型號
| JEL208-109 | 詳細尺寸，d：39.688mm，dD：80.000mm，c：22.000mm，b：43.700mm，r：1.500mm |
