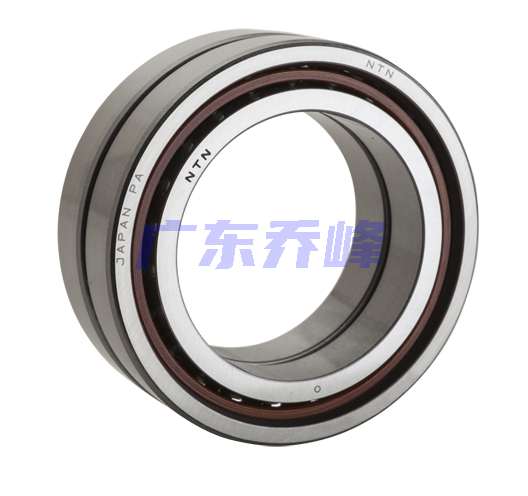

NTN HTA028UAT2DB/GNP4L軸承代號說明
H
T
A
0
2
8
U
A
T
2
D
B
/
G
N
P
4
L
HTA：軸向載荷用雙聯角接觸球軸承.HTA型，默認接觸角 40o
0：尺寸系列：10系列
28：內徑：140 mm
U：Ultage 標準
A：接觸角 30o
T2：模制塑料、尼龍或聚四氟乙烯保持架
DB：背對背配對， / \
/GN：正常預緊
P4L：軸向載荷的外圈外徑公差 P4級
HTA：
軸向載荷用雙聯角接觸球軸承.HTA型，默認接觸角 40o
0：
尺寸系列：10系列
28：
內徑：140 mm
U：
Ultage 標準
A：
接觸角 30o
T2：
模制塑料、尼龍或聚四氟乙烯保持架
DB：
背對背配對， / \
/GN：
正常預緊
P4L：
軸向載荷的外圈外徑公差 P4級
NTN HTA028UAT2DB/GNP4L軸承技術規格
| 類型 | 機床主軸軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 玻璃纖維增強 |
| 保持架材質 | 尼龍 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 7100轉/分鐘 |
| 極限轉速-脂潤滑 | 5700轉/分鐘 |
| 精度 | ISO Class 4 |
| 結構 | 雙列 |
| 預緊力 | 一般水平 |
| 基本額定靜載荷 | 71000 lbf 315000 N 315.00 kN |
| 基本額定動載荷 | 25000 lbf 111000 N 111.00 kN |
| 附件 | 開式 |
| 重量 | 15.413 lb 6.991 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN HTA028UAT2DB/GNP4L軸承尺寸規格
| 軸向載荷雙聯角接觸球軸承 - HTA型 - 尺寸 | |
| d | 5.5118 in 140.000 mm |
| D | 8.2677 in 210.000 mm |
| B | 1.2402 in 31.500 mm |
| 2B | 2.4803 in 63.000 mm |
| d1 | 6.5512 in 166.400 mm |
| D2 | 7.5472 in 191.700 mm |
| r | 0.0787 in 2.000 mm |
| r1 | 0.0394 in 1.000 mm |
| 接觸角 | 30 o |
| 2a | 5.2402 in 133.100 mm |
| da min | 6.0630 in 154.000 mm |
| Db max | 7.9724 in 202.500 mm |
| ras max | 0.0787 in 2.000 mm |
| r1as max | 0.0394 in 1.000 mm |
NTN HTA028UAT2DB/GNP4L軸承尺寸圖
