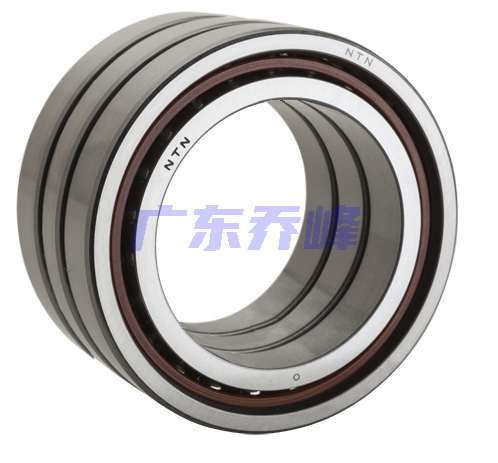

NTN HSB016CDBT/GLP4軸承代號說明
H
S
B
0
1
6
C
D
B
T
/
G
L
P
4
HSB：超高速角接觸球軸承.HSB型
0：尺寸系列：10系列
16：內徑：80 mm
C：接觸角 15o
DBT：三列配對 / \ \
/GL：輕微預緊
P4：P4級精度
HSB：
超高速角接觸球軸承.HSB型
0：
尺寸系列：10系列
16：
內徑：80 mm
C：
接觸角 15o
DBT：
三列配對 / \ \
/GL：
輕微預緊
P4：
P4級精度
NTN HSB016CDBT/GLP4軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 玻璃纖維增強 |
| 保持架材質 | 尼龍 |
| 滾珠材質 | 鋼 |
| 精度 | ISO Class 4 |
| 結構 | 三列 |
| 預緊力 | 輕型 |
| 附件 | 開式 |
| 重量 | 5.659 lb 2.567 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN HSB016CDBT/GLP4軸承尺寸規格
| 超高速多列角接觸球軸承，背對背配對 - 尺寸 | |
| d | 3.1496 in 80.000 mm |
| D | 4.9213 in 125.000 mm |
| B | 0.8661 in 22.000 mm |
| 總寬度 | 2.5984 in 66.000 mm |
| r | 0.0433 in 1.100 mm |
| r1 | 0.0236 in 0.600 mm |
| 接觸角 | 15 o |
| da min | 3.4252 in 87.000 mm |
| Da max | 4.6457 in 118.000 mm |
| ras max | 0.0394 in 1.000 mm |
NTN HSB016CDBT/GLP4軸承尺寸圖
