NTN HPS103GP2A軸承代號說明
H
P
S
1
0
3
G
P
2
A
HP：盤式軸承
S：球面外圈
103：軸徑：1.1875 in
G：單層唇封
P：不可再潤滑
2A：特殊特征代號
HP：
盤式軸承
S：
球面外圈
103：
軸徑：1.1875 in
G：
單層唇封
P：
不可再潤滑
2A：
特殊特征代號
NTN HPS103GP2A軸承技術規格
| 類型 | 重型盤式軸承 |
| 內孔型式 | 六角頭 |
| 外圈類型 | 球面 |
| 材質 | 淬透鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 滾珠材質 | 鋼 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 精度等級 | ISO Class 0 |
| 結構 | 單列 |
| 潤滑方式 | 不可再潤滑 |
| 游隙 | C3 |
| 基本額定靜載荷 | 3450 lbf 15300 N 15.30 kN |
| 基本額定動載荷 | 5800 lbf 25700 N 25.70 kN |
| 附件 | 雙面密封 |
| 重量 | 0.747 lb 0.339 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN HPS103GP2A軸承尺寸規格
| 帶緊定襯套的軸承 - HP型，六角孔，球面外圈 - 尺寸 | |
| H（0.0050/0） | 1.2512 in 31.780 mm |
| D | 2.8346 in 72.000 mm |
| C（0/-0.0047） | 0.6693 in 17.000 mm |
| B（0/-0.0047） | 0.9843 in 25.000 mm |
| d | 1.2795 in 32.500 mm |
| R | 0.0098 in 0.250 mm |
| 軸徑 | 1.250 in 31.750 mm |

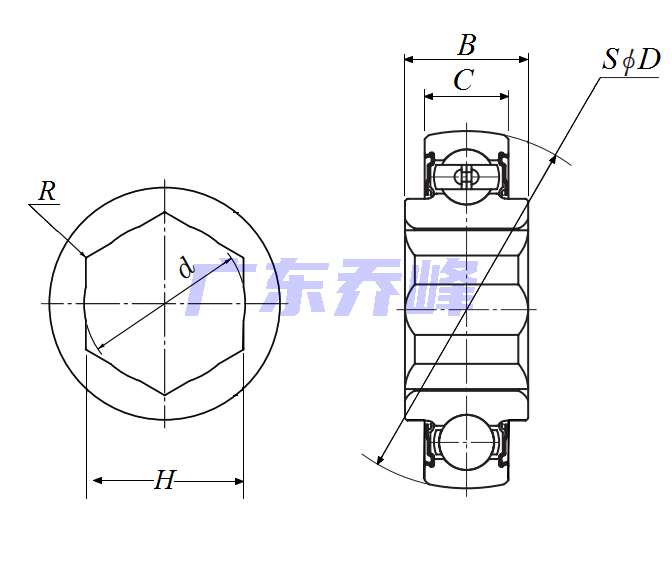

NTN HPS103GP2A軸承尺寸圖
