NTN FLAWBC6-12Z軸承代號說明
F
L
A
W
B
C
6
-
1
2
Z
FLA：法蘭外圈，提供非標準法蘭尺寸
W：加寬系列
BC：意義暫不明
6：內徑：6 mm
-：分隔符
12：外徑：12 mm
Z：?jiǎn)蚊娣缐m蓋
FLA：
法蘭外圈，提供非標準法蘭尺寸
W：
加寬系列
BC：
意義暫不明
6：
內徑：6 mm
-：
分隔符
12：
外徑：12 mm
Z：
單面防塵蓋
NTN FLAWBC6-12Z軸承技術規格
| 類型 | 微型/超小型滾珠軸承 |
| 內孔型式 | 圓柱孔 |
| 外圈類型 | 法蘭外圈 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 不銹鋼（皇冠型） |
| 保持架材質 | 鋼 |
| 極限轉速-油潤滑 | 47000轉/分鐘 |
| 極限轉速-脂潤滑 | 40000轉/分鐘 |
| 結構 | 單列 |
| 系數 | 14.5 |
| 基本額定靜載荷 | 82 lbf 365 N |
| 基本額定動載荷 | 187 lbf 830 N |
| 附件 | 單面防塵蓋 |
| 重量 | 3.086 lb 1.400 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN FLAWBC6-12Z軸承尺寸規格
| 單列深溝球軸承帶法蘭外圈 - 單面防塵蓋 - 尺寸 | |
| d | 0.2362 in 6.000 mm |
| D | 0.4724 in 12.000 mm |
| B | 0.1575 in 4.000 mm |
| D3 | 0.5354 in 13.600 mm |
| C1 | 0.0315 in 0.800 mm |
| r | 0.0059 in 0.150 mm |
| da min | 0.2835 in 7.200 mm |
| da max | 0.3110 in 7.900 mm |
| Da max | 0.4252 in 10.800 mm |
| ras max | 0.0059 in 0.150 mm |

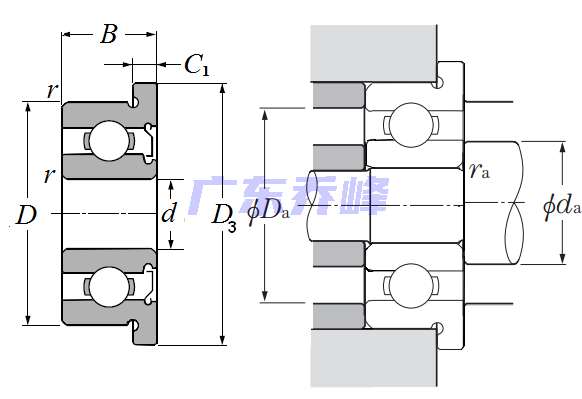

NTN FLAWBC6-12Z軸承尺寸圖
