NTN-SNR CH7013CVQ16J74軸承代號說明
C
H
7
0
1
3
C
V
Q
1
6
J
7
4
CH：陶瓷球
7：角接觸球軸承
0：尺寸系列：10系列
13：內徑：65 mm
C：接觸角 17o
V：高精度
Q16：三列配對 / / \
J7：輕微預緊
4：P4S標準精度，ISO 4級（相當于ABEC 7）
CH：
陶瓷球
7：
角接觸球軸承
0：
尺寸系列：10系列
13：
內徑：65 mm
C：
接觸角 17o
V：
高精度
Q16：
三列配對 / / \
J7：
輕微預緊
4：
P4S標準精度，ISO 4級（相當于ABEC 7）
NTN-SNR CH7013CVQ16J74軸承技術規(guī)格
| 類型 | 角接觸球軸承 |
| 材質 | 高碳鉻鋼 |
| 內孔型式 | 圓柱孔 |
| 預緊力 | 輕型 |
| 附件 | 開式 |
| 精度 | ISO Class 4 |
| 結構 | 三列 |
| 保持架材質 | 酚醛樹脂 |
| 保持架型式 | 分層型 |
| 滾珠材質 | 鋼 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN-SNR CH7013CVQ16J74軸承尺寸規(guī)格
| Triple Row Hybrid Angular Contact Ball Bearing，機床用，Q16系列 - 尺寸 | |
| d | 2.5591 in 65.000 mm |
| D | 3.9370 in 100.000 mm |
| B | 0.7087 in 18.000 mm |
| 總寬度 | 2.1260 in 54.000 mm |
| r2 | 0.0433 in 1.100 mm |
| r3 | 0.0236 in 0.600 mm |
| d2 | 2.9528 in 75.000 mm |
| D4 | 3.7008 in 94.000 mm |
| D5 | 3.1024 in 78.800 mm |
| E | 0.0787 in 2.000 mm |
| 接觸角 | 15 o |

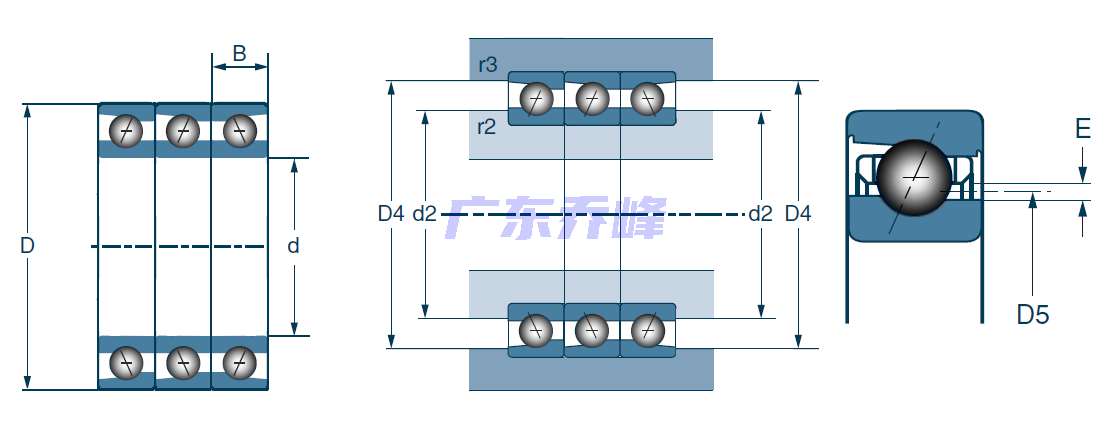

NTN-SNR CH7013CVQ16J74軸承尺寸圖
