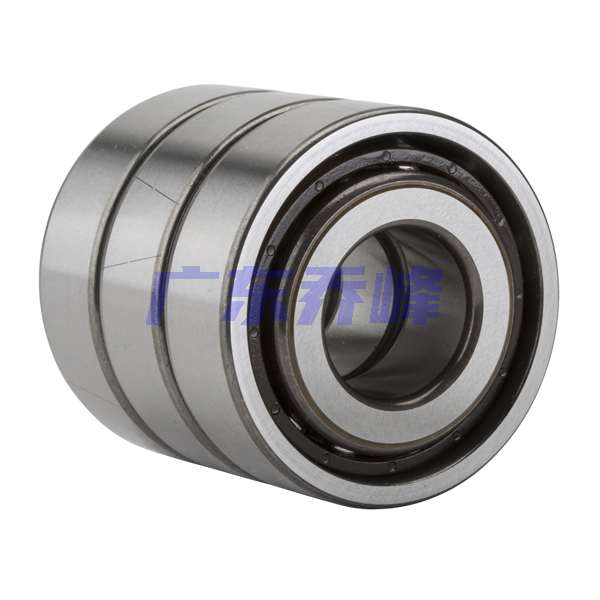

NTN BST50X100-1BDBT軸承代號說明
B
S
T
5
0
X
1
0
0
-
1
B
D
B
T
BST：Ball Screw Support，即滾珠絲杠支撐
50：公稱內徑：50 mm
X：分隔符
100：外徑：100 mm
-1B：標準預緊
DBT：三列配對 / \ /
BST：
Ball Screw Support，即滾珠絲杠支撐
50：
公稱內徑：50 mm
X：
分隔符
100：
外徑：100 mm
-1B：
標準預緊
DBT：
三列配對 / \ /
NTN BST50X100-1BDBT軸承技術規格
| 類型 | 滾珠絲杠支承軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 模塑 |
| 保持架材質 | 合成樹脂 |
| 結構 | 三列 |
| 基本額定靜載荷 | 68500 lbf 305000 N 305.00 kN |
| 基本額定動載荷 | 22700 lbf 101000 N 101.00 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN BST50X100-1BDBT軸承尺寸規格
| 滾珠絲杠用三列推力角接觸球軸承 - DBT配對，開式，兩排承受軸向載荷 - 尺寸 | |
| d | 1.9685 in 50.000 mm |
| D | 3.9370 in 100.000 mm |
| B | 0.7874 in 20.000 mm |
| 3B | 2.3622 in 60.000 mm |
| d1 | 2.9843 in 75.800 mm |
| d2 | 2.7598 in 70.100 mm |
| D1 | 3.3937 in 86.200 mm |
| D2 | 3.6457 in 92.600 mm |
| r | 0.0394 in 1.000 mm |
| r1 | 0.0236 in 0.600 mm |
| 接觸角 | 60 o |

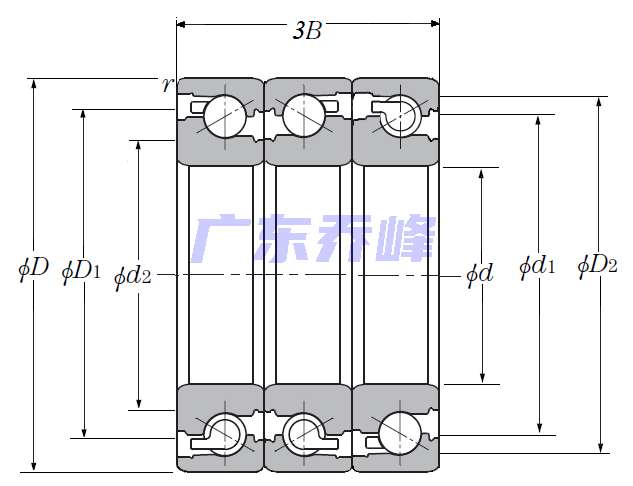

NTN BST50X100-1BDBT軸承尺寸圖
