NTN BNT004/GNP2軸承代號說明
B
N
T
0
0
4
/
G
N
P
2
BNT：超高速角接觸球軸承
0：尺寸系列：10系列
04：內徑：20 mm
/GN：正常預緊
P2：P2級精度
BNT：
超高速角接觸球軸承
0：
尺寸系列：10系列
04：
內徑：20 mm
/GN：
正常預緊
P2：
P2級精度
NTN BNT004/GNP2軸承技術規格
| 類型 | 機床主軸軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 機加工 |
| 保持架材質 | 酚醛樹脂 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 68300轉/分鐘 |
| 極限轉速-脂潤滑 | 34300轉/分鐘 |
| 精度 | ISO Class 2 |
| 結構 | 單列 |
| 預緊力 | 一般水平 |
| 系數 | 9.2 |
| 基本額定靜載荷 | 890 lbf 3950 N 3.95 kN |
| 基本額定動載荷 | 1800 lbf 8000 N 8.00 kN |
| 附件 | 開式 |
| 重量 | 0.146 lb 0.066 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN BNT004/GNP2軸承尺寸規格
| 電機和車床用單列角接觸球軸承 - 尺寸 | |
| d | 0.7874 in 20.000 mm |
| D | 1.6535 in 42.000 mm |
| B | 0.4724 in 12.000 mm |
| d1 | 1.0787 in 27.400 mm |
| d2 | 0.9803 in 24.900 mm |
| D1 | 1.3976 in 35.500 mm |
| r | 0.0236 in 0.600 mm |
| r1 | 0.0118 in 0.300 mm |
| 接觸角 | 15 o |
| a | 0.3937 in 10.000 mm |
| da min | 0.9646 in 24.500 mm |
| db min | 0.8858 in 22.500 mm |
| Da max | 1.4764 in 37.500 mm |
| ras max | 0.0236 in 0.600 mm |
| r1as max | 0.0118 in 0.300 mm |
| 雙列寬度 | 0.9449 in 24.000 mm |
| 三列寬度 | 1.4173 in 36.000 mm |
| 四列寬度 | 1.8898 in 48.000 mm |

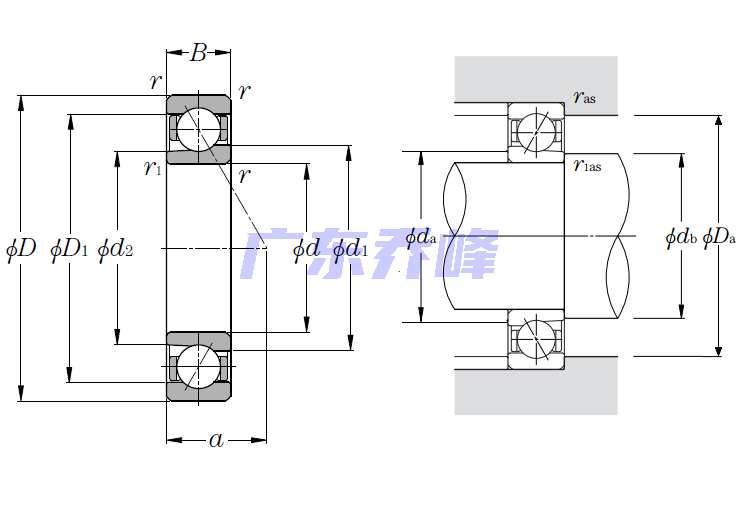

NTN BNT004/GNP2軸承尺寸圖
