NTN AEL208D1軸承代號說明
A
E
L
2
0
8
D
1
AEL：窄內圈，帶止動環槽
2：系列：輕型承重
08：內徑：40 mm
D1：帶油槽油孔，可再潤滑
AEL：
窄內圈，帶止動環槽
2：
系列：輕型承重
08：
內徑：40 mm
D1：
帶油槽油孔，可再潤滑
NTN AEL208D1軸承技術規格
| 類型 | 外球面軸承 |
| 內孔型式 | 圓柱孔 |
| 軸承類型 | 滾珠軸承 |
| 材質 | 淬透鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-脂潤滑 | 3700轉/分鐘 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 性能 | 標準 |
| 結構 | 單列 |
| 鎖緊裝置 | 偏心鎖緊套 |
| 潤滑方式 | 可再潤滑 |
| 鎖緊套型號 | EL208 |
| 基礎外圈型號 | 208 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 4000 lbf 17800 N 17.80 kN |
| 基本額定動載荷 | 6550 lbf 29100 N 29.10 kN |
| 附件 | 雙面密封 |
| 重量 | 1.455 lb 0.660 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN AEL208D1軸承尺寸規格
| 帶偏心鎖緊套的外球面軸承，狹窄內圈 - 球面外圈 - 尺寸 | |
| d | 1-7/12 in 40.000 mm |
| D | 3.1496 in 80.000 mm |
| C | 0.7087 in 18.000 mm |
| B | 1.1890 in 30.200 mm |
| B1 | 1.7205 in 43.700 mm |
| r | 0.0591 in 1.500 mm |
| ds | M10x1.25 |
| G | 0.2677 in 6.800 mm |
| d3 | 2.3622 in 60.000 mm |
| B5 | 0.7205 in 18.300 mm |
| S1 | 1.2874 in 32.700 mm |
| S | 0.4331 in 11.000 mm |

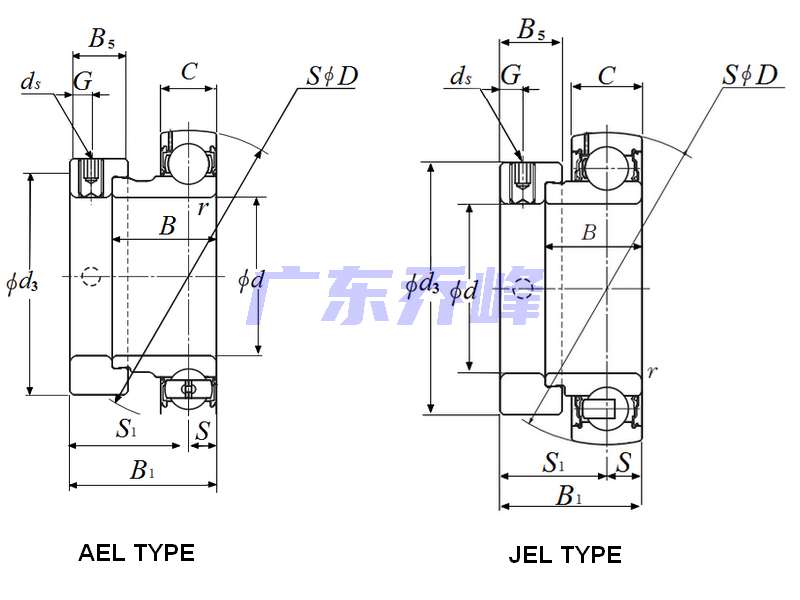

NTN AEL208D1軸承尺寸圖
NTN AEL208D1軸承相關配件/適用型號
| AELP208D1 | 詳細尺寸，d：40.000mm，h：49.20000mm，b：54.000mm，j：137.000mm，2b：98.000mm，r：184.000mm |
| EL208 | 詳細尺寸，：18.300mm，j：60.000mm，r2max：6.800mm |
