NTN 7204HTDT/GH軸承代號說明
7
2
0
4
H
T
D
T
/
G
H
7：角接觸球軸承，默認接觸角：30o
2：尺寸系列：02系列
04：內徑：20 mm
HT：特殊的內部設計，可承受大軸向載荷
DT：串聯配對， / /
/GH：重壓預緊
7：
角接觸球軸承，默認接觸角：30o
2：
尺寸系列：02系列
04：
內徑：20 mm
HT：
特殊的內部設計，可承受大軸向載荷
DT：
串聯配對， / /
/GH：
重壓預緊
NTN 7204HTDT/GH軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 23000轉/分鐘 |
| 極限轉速-脂潤滑 | 17000轉/分鐘 |
| 結構 | 雙列 |
| 預緊力 | 重型 |
| 基本額定靜載荷 | 5200 lbf 23100 N 23.10 kN |
| 基本額定動載荷 | 4000 lbf 17900 N 17.90 kN |
| Spring Constant | 203 N |
| 預緊力 Heavy preload（GH） | 785 N |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 7204HTDT/GH軸承尺寸規格
| 雙聯角接觸球軸承 - 串聯配對 - 尺寸 | |
| d | 0.7874 in 20.000 mm |
| D | 1.8504 in 47.000 mm |
| B | 0.5512 in 14.000 mm |
| 2B | 1.1024 in 28.000 mm |
| d1 | 1.2008 in 30.500 mm |
| D1 | 1.5197 in 38.600 mm |
| D2 | 1.6772 in 42.600 mm |
| r | 0.0394 in 1.000 mm |
| r1 | 0.0236 in 0.600 mm |
| 接觸角 | 30 o |
| da min | 1.0039 in 25.500 mm |
| Da max | 1.6732 in 42.500 mm |
| Db max | 1.6732 in 42.500 mm |
| ras max | 0.0394 in 1.000 mm |
| r1as max | 0.0236 in 0.600 mm |

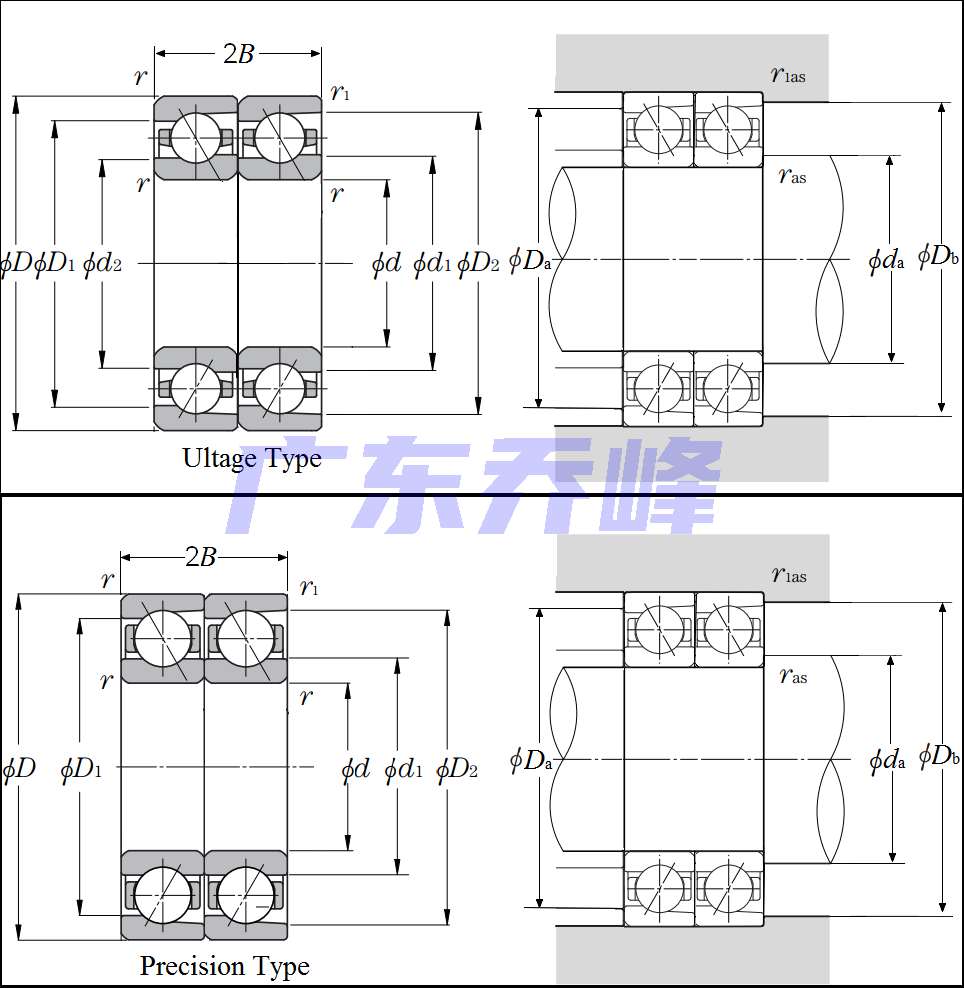

NTN 7204HTDT/GH軸承尺寸圖
