NTN 7204CGD2/GLP4軸承代號說明
7
2
0
4
C
G
D
2
/
G
L
P
4
7：角接觸球軸承，默認接觸角：30o
2：尺寸系列：02系列
04：內徑：20 mm
C：接觸角 15o
G：萬能配對
D2：GD2：一對可普遍安裝的軸承
/GL：輕微預緊
P4：P4級精度
7：
角接觸球軸承，默認接觸角：30o
2：
尺寸系列：02系列
04：
內徑：20 mm
C：
接觸角 15o
G：
萬能配對
D2：
GD2：一對可普遍安裝的軸承
/GL：
輕微預緊
P4：
P4級精度
NTN 7204CGD2/GLP4軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 玻璃纖維增強 |
| 保持架材質 | 尼龍 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 27000轉/分鐘 |
| 極限轉速-脂潤滑 | 20000轉/分鐘 |
| 精度 | ISO Class 4 |
| 結構 | 雙列 |
| 預緊力 | 輕型 |
| 基本額定靜載荷 | 3650 lbf 16300 N 16.30 kN |
| 基本額定動載荷 | 5350 lbf 23700 N 23.70 kN |
| 附件 | 開式 |
| 重量 | 0.437 lb 0.198 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 7204CGD2/GLP4軸承尺寸規格
| 雙聯角接觸球軸承 - 萬能平頂軸承 | |
| d | 0.7874 in 20.000 mm |
| D | 1.8504 in 47.000 mm |
| B | 0.5512 in 14.000 mm |
| 2B | 1.1024 in 28.000 mm |
| d1 | 1.1575 in 29.400 mm |
| D1 | 1.5512 in 39.400 mm |
| D2 | 1.6850 in 42.800 mm |
| r | 0.0394 in 1.000 mm |
| r1 | 0.0118 in 0.300 mm |
| 接觸角 | 15 o |
| da min | 1.0039 in 25.500 mm |
| Da max | 1.6339 in 41.500 mm |
| Db max | 1.6732 in 42.500 mm |
| ras max | 0.0394 in 1.000 mm |
| r1as max | 0.0236 in 0.600 mm |

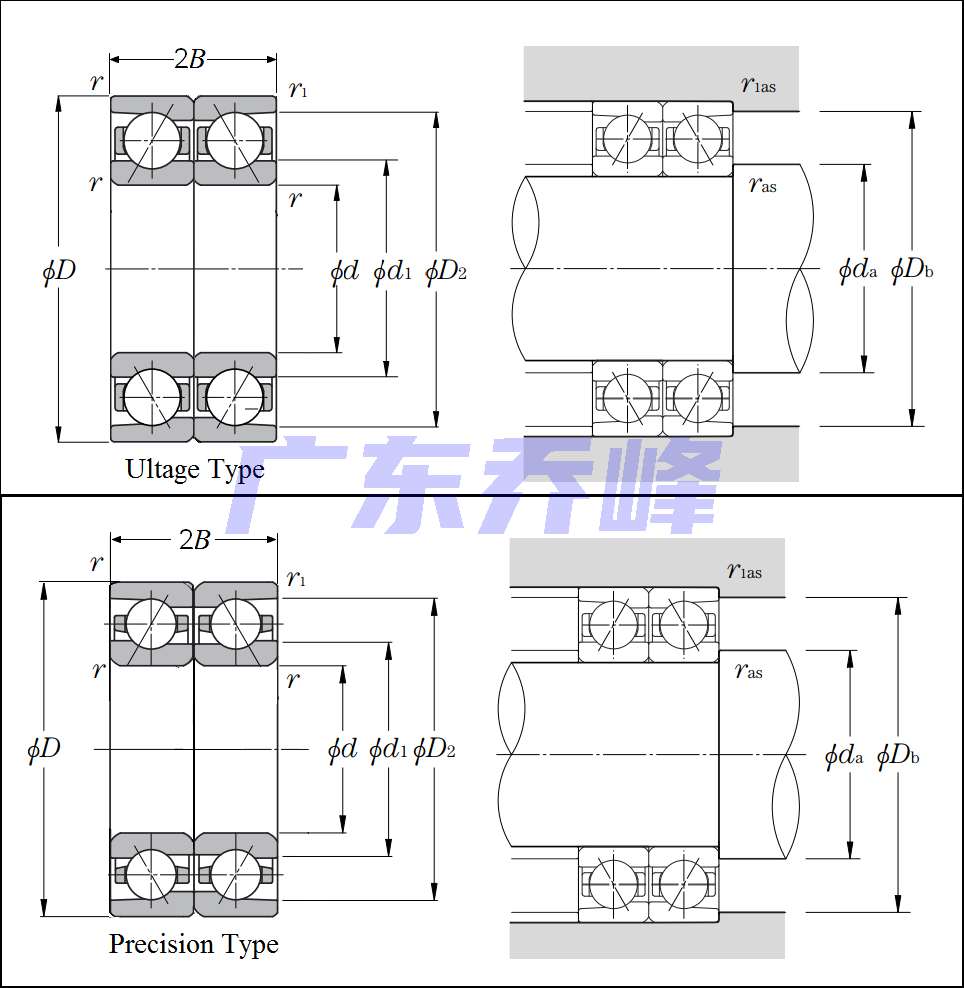

NTN 7204CGD2/GLP4軸承尺寸圖
