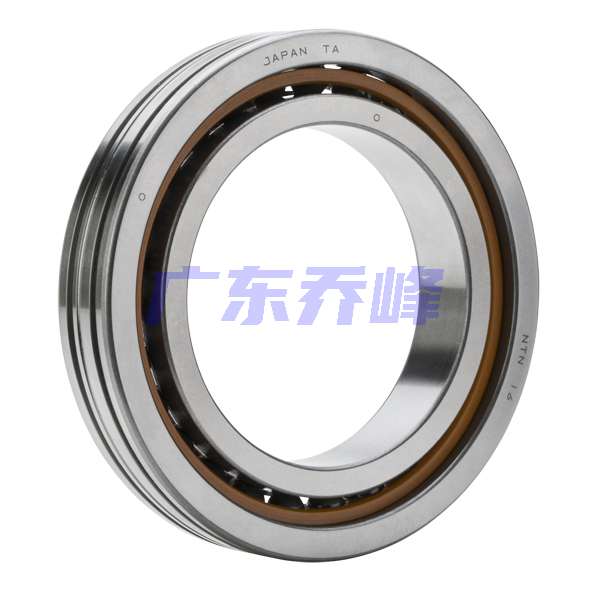

NTN 5S-2LA-HSL026軸承代號說明
5
S
-
2
L
A
-
H
S
L
0
2
6
5S-：陶瓷球軸承
2LA-：改進表面處理的特殊材料
HSL：環保型角接觸球軸承HSL Ultage型，默認接觸角 20o
0：尺寸系列：10系列
26：內徑：130 mm
5S-：
陶瓷球軸承
2LA-：
改進表面處理的特殊材料
HSL：
環保型角接觸球軸承HSL Ultage型，默認接觸角 20o
0：
尺寸系列：10系列
26：
內徑：130 mm
NTN 5S-2LA-HSL026軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 機加工 |
| 保持架材質 | 酚醛樹脂 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 17000轉/分鐘 |
| 結構 | 單列 |
| 基本額定靜載荷 | 10800 lbf 48000 N 48.00 kN |
| 基本額定動載荷 | 15200 lbf 67500 N 67.50 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 5S-2LA-HSL026軸承尺寸規格
| 環保型角接觸球軸承 - HSL Ultage系列 - 尺寸 | |
| d | 5.1181 in 130.000 mm |
| D | 7.8740 in 200.000 mm |
| B | 1.2992 in 33.000 mm |
| d1 | 6.1220 in 155.500 mm |
| D2 | 7.1457 in 181.500 mm |
| r | 0.0787 in 2.000 mm |
| r1 | 0.0394 in 1.000 mm |
| 接觸角 | 20 o |
| a | 1.8425 in 46.800 mm |
| da min | 5.5118 in 140.000 mm |
| Db max | 7.6575 in 194.500 mm |
| r1as max | 0.0394 in 1.000 mm |
| l min | 0.3543 in 9.000 mm |
| 雙列寬度 | 2.5984 in 66.000 mm |
| 三列寬度 | 3.8976 in 99.000 mm |
| 四列寬度 | 5.1969 in 132.000 mm |
NTN 5S-2LA-HSL026軸承尺寸圖
