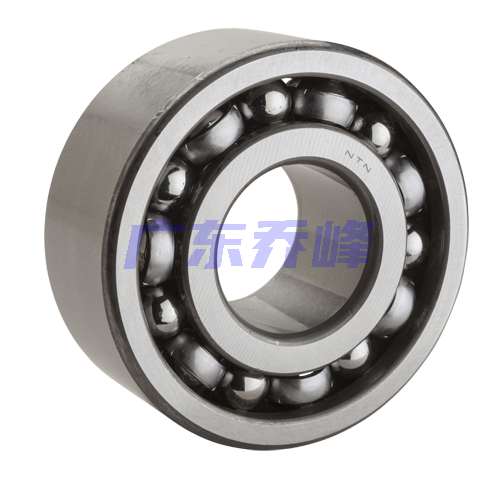

NTN 5309SC3軸承代號說明
5
3
0
9
S
C
3
5：雙列角接觸球軸承不帶填充槽
3：尺寸系列：03系列
09：內徑：45 mm
S：內部設計優化
C3：C3游隙
5：
雙列角接觸球軸承不帶填充槽
3：
尺寸系列：03系列
09：
內徑：45 mm
S：
內部設計優化
C3：
C3游隙
NTN 5309SC3軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 外圈類型 | 直筒型 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 6000轉/分鐘 |
| 極限轉速-脂潤滑 | 4500轉/分鐘 |
| 精度 | Class 0 |
| 結構 | 雙列 |
| 徑向游隙 | C3 |
| 基本額定靜載荷 | 11500 lbf 51000 N 51.00 kN |
| 基本額定動載荷 | 15400 lbf 68500 N 68.50 kN |
| 附件 | 開式 |
| 重量 | 2.926 lb 1.327 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 5309SC3軸承尺寸規格
| 雙列角接觸球軸承 - 開式，5200&5300系列 - 尺寸 | |
| d | 1.7717 in 45.000 mm |
| D | 3.9370 in 100.000 mm |
| B | 1.5630 in 39.700 mm |
| r | 0.0591 in 1.500 mm |
| 接觸角 | 25 o |
| a | 2.3622 in 60.000 mm |
| da min | 2.1260 in 54.000 mm |
| Da max | 3.5827 in 91.000 mm |
| ras max | 0.0591 in 1.500 mm |

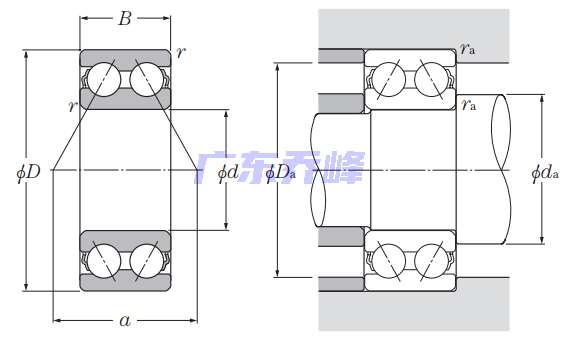

NTN 5309SC3軸承尺寸圖
NTN 5309SC3軸承在售型號
| 在售型號 | 庫存數量 | 市場價 |
| 5309SC3 | 2347 | 172.77 |
| 注：可直接聯系銷售人員了解詳情。 | ||
