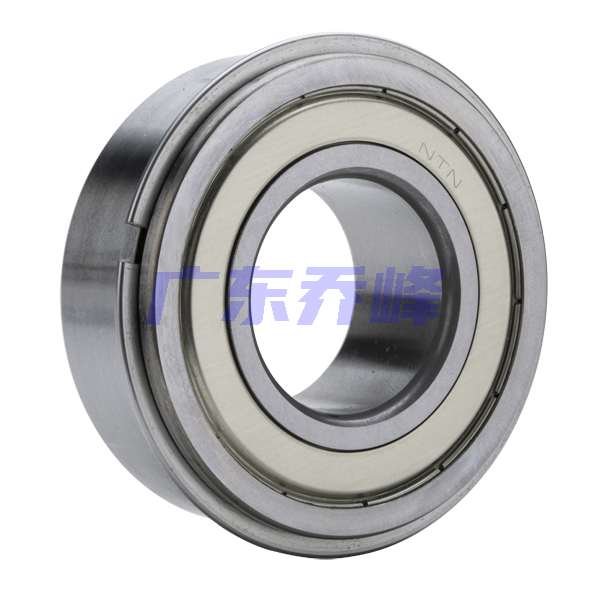

NTN 5207SCZZNRC3軸承代號說明
5
2
0
7
S
C
Z
Z
N
R
C
3
5：雙列角接觸球軸承不帶填充槽
2：尺寸系列：02系列
07：內徑：35 mm
S：內部設計優化
C：接觸角 15o
ZZ：雙面帶防塵蓋
NR：帶止動環和止動槽
C3：C3游隙
5：
雙列角接觸球軸承不帶填充槽
2：
尺寸系列：02系列
07：
內徑：35 mm
S：
內部設計優化
C：
接觸角 15o
ZZ：
雙面帶防塵蓋
NR：
帶止動環和止動槽
C3：
C3游隙
NTN 5207SCZZNRC3軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-脂潤滑 | 6300轉/分鐘 |
| 密封型式 | 無 |
| 密封圈材質 | 無 |
| 精度 | Class 0 |
| 結構 | 雙列 |
| 徑向游隙 | C3 |
| 基本額定靜載荷 | 5700 lbf 25300 N 25.30 kN |
| 基本額定動載荷 | 7650 lbf 34000 N 34.00 kN |
| 附件 | 雙面防塵蓋 |
| 重量 | 1.012 lb 0.459 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 5207SCZZNRC3軸承尺寸規格
| 雙列角接觸球軸承 - 雙面防塵蓋帶止動環 - 尺寸 | |
| d | 1.3780 in 35.000 mm |
| D | 2.8346 in 72.000 mm |
| B | 1.0630 in 27.000 mm |
| A | 0.1209 in 3.070 mm |
| D2 | 3.0945 in 78.600 mm |
| D1 | 2.6890 in 68.300 mm |
| f | 0.0748 in 1.900 mm |
| r | 0.0433 in 1.100 mm |
| a | 1.6732 in 42.500 mm |
| da min | 1.6535 in 42.000 mm |
| Da max | 2.5591 in 65.000 mm |
| ras max | 0.0394 in 1.000 mm |
NTN 5207SCZZNRC3軸承尺寸圖
