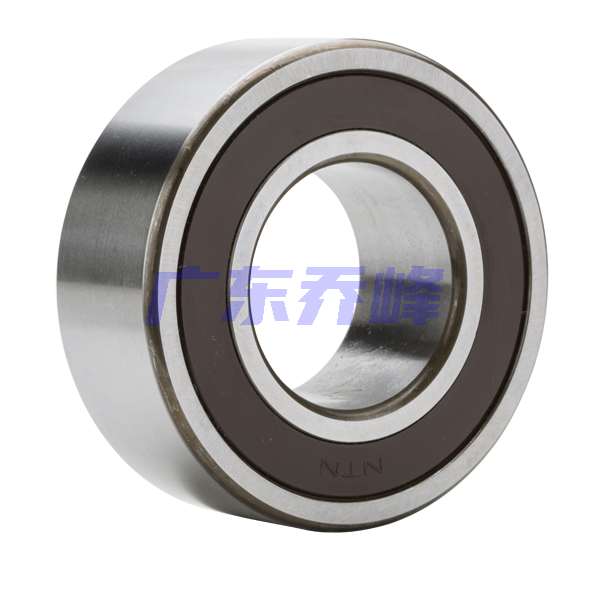

NTN 5200SCLLU軸承代號說明
5
2
0
0
S
C
L
L
U
5：雙列角接觸球軸承不帶填充槽
2：尺寸系列：02系列
00：內徑：10 mm
S：內部設計優化
C：接觸角 15o
LLU：雙面接觸式密封
5：
雙列角接觸球軸承不帶填充槽
2：
尺寸系列：02系列
00：
內徑：10 mm
S：
內部設計優化
C：
接觸角 15o
LLU：
雙面接觸式密封
NTN 5200SCLLU軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 外圈類型 | 直筒型 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-脂潤滑 | 17000轉/分鐘 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 精度 | Class 0 |
| 結構 | 雙列 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 875 lbf 3900 N 3.90 kN |
| 基本額定動載荷 | 1610 lbf 7150 N 7.15 kN |
| 附件 | 雙面密封 |
| 重量 | 0.112 lb 0.051 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 5200SCLLU軸承尺寸規格
| 雙列角接觸球軸承 - 雙面密封（接觸式橡膠密封） - 尺寸 | |
| d | 0.3937 in 10.000 mm |
| D | 1.1811 in 30.000 mm |
| B | 0.5630 in 14.300 mm |
| r | 0.0236 in 0.600 mm |
| 接觸角 | 25 o |
| a | 0.6890 in 17.500 mm |
| Da max | 0.9843 in 25.000 mm |
| ras max | 0.0236 in 0.600 mm |
NTN 5200SCLLU軸承尺寸圖
