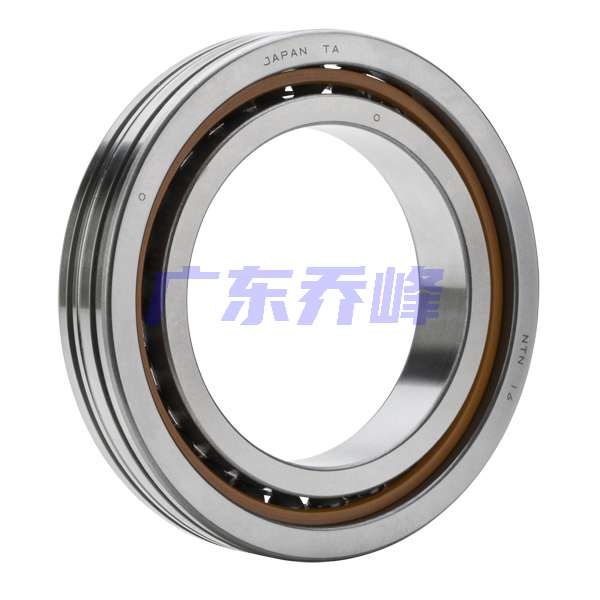

NTN 2LA-HSE010軸承代號說明
2
L
A
-
H
S
E
0
1
0
2LA-：改進表面處理的特殊材料
HSE：高速角接觸球軸承.HSE Ultage型，默認接觸角 20o
0：尺寸系列：10系列
10：內徑：50 mm
2LA-：
改進表面處理的特殊材料
HSE：
高速角接觸球軸承.HSE Ultage型，默認接觸角 20o
0：
尺寸系列：10系列
10：
內徑：50 mm
NTN 2LA-HSE010軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 機加工 |
| 保持架材質 | 酚醛樹脂 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 34900轉/分鐘 |
| 極限轉速-脂潤滑 | 21600轉/分鐘 |
| 結構 | 單列 |
| 基本額定靜載荷 | 2520 lbf 11200 N 11.20 kN |
| 基本額定動載荷 | 3500 lbf 15500 N 15.50 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 2LA-HSE010軸承尺寸規格
| 單列高速角接觸球軸承 - HSE Ultage系列 - 尺寸 | |
| d | 1.9685 in 50.000 mm |
| D | 3.1496 in 80.000 mm |
| B | 0.6299 in 16.000 mm |
| d1 | 2.3661 in 60.100 mm |
| d2 | 2.3071 in 58.600 mm |
| D1 | 2.7520 in 69.900 mm |
| D2 | 2.8819 in 73.200 mm |
| r | 0.0394 in 1.000 mm |
| r1 | 0.0236 in 0.600 mm |
| 接觸角 | 20 o |
| a | 0.7835 in 19.900 mm |
| da min | 2.1850 in 55.500 mm |
| db min | 2.1457 in 54.500 mm |
| Da max | 2.9331 in 74.500 mm |
| Db max | 2.9724 in 75.500 mm |
| ras max | 0.0394 in 1.000 mm |
| r1as max | 0.0236 in 0.600 mm |
| 雙列寬度 | 1.2598 in 32.000 mm |
| 三列寬度 | 1.8898 in 48.000 mm |
| 四列寬度 | 2.5197 in 64.000 mm |

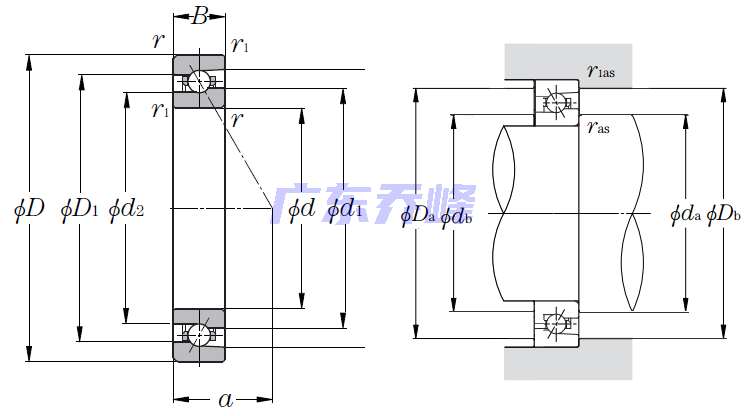

NTN 2LA-HSE010軸承尺寸圖
