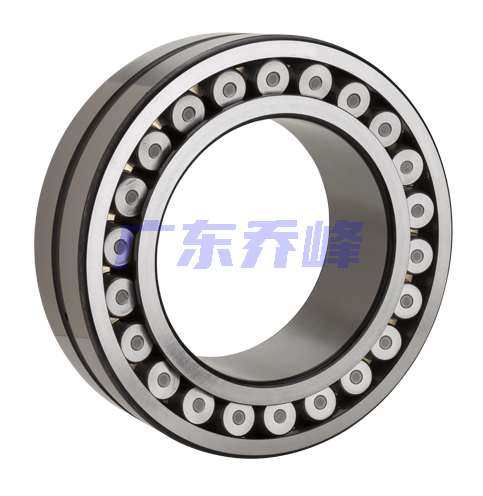

NTN 24130EAD1C3軸承代號說明
2
4
1
3
0
E
A
D
1
C
3
2：調心滾子軸承
4：寬度尺寸系列：4系列
1：外徑尺寸系列：1系列
30：內徑：150 mm
EA：EA型，帶壓制鋼保持架，高載荷
D1：外圈潤滑油槽油孔
C3：C3游隙
2：
調心滾子軸承
4：
寬度尺寸系列：4系列
1：
外徑尺寸系列：1系列
30：
內徑：150 mm
EA：
EA型，帶壓制鋼保持架，高載荷
D1：
外圈潤滑油槽油孔
C3：
C3游隙
NTN 24130EAD1C3軸承技術規格
| 類型 | 調心滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 淬透鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 極限轉速-油潤滑 | 2000轉/分鐘 |
| 極限轉速-脂潤滑 | 1600轉/分鐘 |
| e | 0.36 |
| Y1 | 1.85 |
| Y2 | 2.76 |
| Y0 | 1.81 |
| 系列 | 241 |
| 徑向游隙 | C3 |
| 外圈矯正 | 直接 |
| 公差 | JIS-0 RBEC-1 |
| 基本額定靜載荷 | 355000 lbf 1590000 N 1590.00 kN |
| 基本額定動載荷 | 265000 lbf 1180000 N 1180.00 kN |
| 附件 | 開式 |
| 重量 | 40.697 lb 18.460 kg |
| 應用溫度范圍 | -40 to 400 oF -40 to 200 oC |
NTN 24130EAD1C3軸承尺寸規格
| 調心滾子軸承 - 圓柱孔&注油槽，241系列 - 尺寸 | |
| d | 5.9055 in 150.000 mm |
| D | 9.8425 in 250.000 mm |
| B | 3.9370 in 100.000 mm |
| d1 | 6.6142 in 168.000 mm |
| D1 | 8.5039 in 216.000 mm |
| r | 0.0827 in 2.100 mm |
| W0 | 0.4724 in 12.000 mm |
| d0 | 0.2362 in 6.000 mm |
| da min | 6.3780 in 162.000 mm |
| Da max | 9.3701 in 238.000 mm |
| ras max | 0.0827 in 2.100 mm |

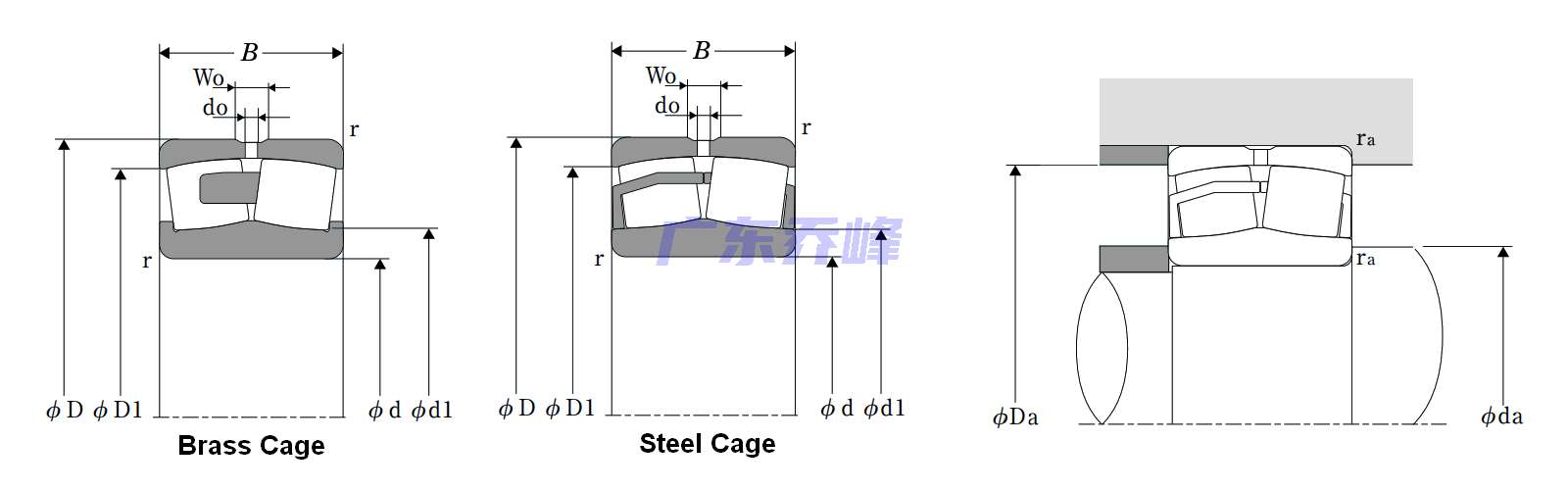

NTN 24130EAD1C3軸承尺寸圖
