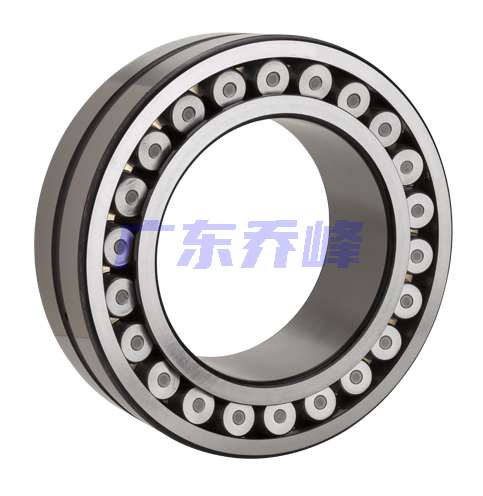

NTN 24034EAD1C4軸承代號說明
2
4
0
3
4
E
A
D
1
C
4
2：調心滾子軸承
4：寬度尺寸系列：4系列
0：外徑尺寸系列：0系列
34：內徑：170 mm
EA：EA型，帶壓制鋼保持架，高載荷
D1：外圈潤滑油槽油孔
C4：C4游隙
2：
調心滾子軸承
4：
寬度尺寸系列：4系列
0：
外徑尺寸系列：0系列
34：
內徑：170 mm
EA：
EA型，帶壓制鋼保持架，高載荷
D1：
外圈潤滑油槽油孔
C4：
C4游隙
NTN 24034EAD1C4軸承技術規格
| 類型 | 調心滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 淬透鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 極限轉速-油潤滑 | 2400轉/分鐘 |
| 極限轉速-脂潤滑 | 1600轉/分鐘 |
| e | 0.30 |
| Y1 | 2.23 |
| Y2 | 3.32 |
| Y0 | 2.18 |
| 系列 | 240 |
| 徑向游隙 | C4 |
| 外圈矯正 | 直接 |
| 基本額定靜載荷 | 355000 lbf 1580000 N 1580.00 kN |
| 基本額定動載荷 | 250000 lbf 1110000 N 1110.00 kN |
| 附件 | 開式 |
| 重量 | 36.817 lb 16.700 kg |
| 應用溫度范圍 | -40 to 400 oF -40 to 200 oC |
NTN 24034EAD1C4軸承尺寸規格
| 調心滾子軸承 - 圓柱孔&注油槽，240系列 - 尺寸 | |
| d | 6.6929 in 170.000 mm |
| D | 10.2362 in 260.000 mm |
| B | 3.5433 in 90.000 mm |
| d1 | 7.3228 in 186.000 mm |
| D1 | 9.0945 in 231.000 mm |
| r | 0.0827 in 2.100 mm |
| W0 | 0.4331 in 11.000 mm |
| d0 | 0.1969 in 5.000 mm |
| da min | 7.1260 in 181.000 mm |
| Da max | 9.8031 in 249.000 mm |
| ras max | 0.0827 in 2.100 mm |
NTN 24034EAD1C4軸承尺寸圖
