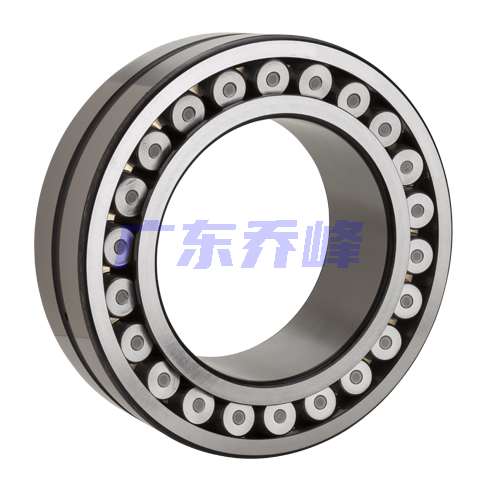

NTN 230/850BD1V3軸承代號說明
2
3
0
/
8
5
0
B
D
1
V
3
2：調心滾子軸承
3：寬度尺寸系列：3系列
0：外徑尺寸系列：0系列
/：分隔符
850：內徑：850 mm
B：一體式機加工黃銅保持架，抗沖擊性好，剛度大（B型：每排一個機加工黃銅保持架）
D1：外圈潤滑油槽油孔
V3：特定其他后綴分組
2：
調心滾子軸承
3：
寬度尺寸系列：3系列
0：
外徑尺寸系列：0系列
/：
分隔符
850：
內徑：850 mm
B：
一體式機加工黃銅保持架，抗沖擊性好，剛度大（B型：每排一個機加工黃銅保持架）
D1：
外圈潤滑油槽油孔
V3：
特定其他后綴分組
NTN 230/850BD1V3軸承技術規格
| 類型 | 調心滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 淬透鋼 |
| 保持架型式 | 機加工 |
| 保持架材質 | 碳鋼 |
| 極限轉速-油潤滑 | 270轉/分鐘 |
| 極限轉速-脂潤滑 | 210轉/分鐘 |
| e | 0.20 |
| Y1 | 3.32 |
| Y2 | 4.95 |
| Y0 | 3.25 |
| 系列 | 230 |
| 徑向游隙 | CN |
| 外圈矯正 | 直接 |
| 公差 | JIS-0 RBEC-1 |
| 基本額定靜載荷 | 5100000 lbf 22700000 N 22700.00 kN |
| 基本額定動載荷 | 2190000 lbf 9750000 N 9750.00 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 230/850BD1V3軸承尺寸規格
| 調心滾子軸承 - 圓柱孔&注油槽，230系列 - 尺寸 | |
| d | 33.4646 in 850.000 mm |
| D | 48.0315 in 1220.000 mm |
| B | 10.7087 in 272.000 mm |
| r | 0.2953 in 7.500 mm |
| W0 | 1.2992 in 33.000 mm |
| d0 | 0.7874 in 20.000 mm |
| da min | 34.8819 in 886.000 mm |
| Da max | 46.6142 in 1184.000 mm |
| ras max | 0.2362 in 6.000 mm |

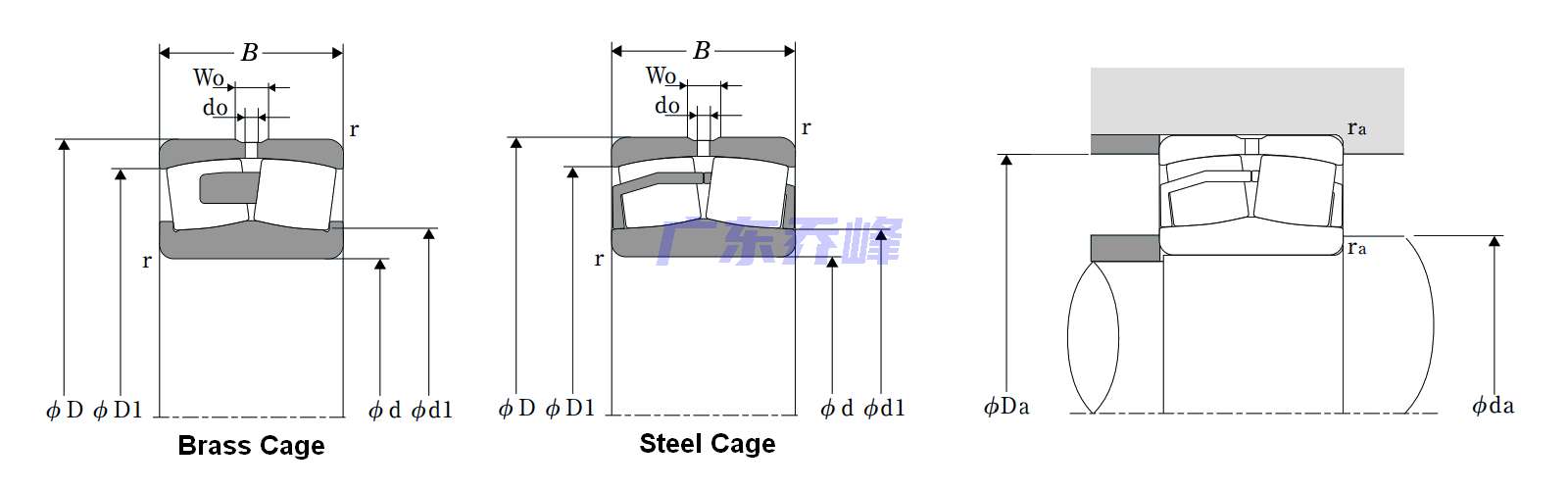

NTN 230/850BD1V3軸承尺寸圖
