NTN 22334EKF800軸承代號說明
2
2
3
3
4
E
K
F
8
0
0
2：調心滾子軸承
2：寬度尺寸系列：2系列
3：外徑尺寸系列：3系列
34：內徑：170 mm
E：Ultage 品質
K：錐孔，錐角 1:12
F800：用于振動應用，高載荷
2：
調心滾子軸承
2：
寬度尺寸系列：2系列
3：
外徑尺寸系列：3系列
34：
內徑：170 mm
E：
Ultage 品質
K：
錐孔，錐角 1:12
F800：
用于振動應用，高載荷
NTN 22334EKF800軸承技術規格
| 類型 | 振動篩用調心滾子軸承 |
| 內孔型式 | 圓錐孔 |
| 材質 | 淬透鋼 |
| 保持架型式 | 機加工 |
| 保持架材質 | 黃銅 |
| e | 0.32 |
| Y1 | 2.09 |
| Y2 | 3.11 |
| Y0 | 2.04 |
| 系列 | 223 |
| 徑向游隙 | C4 |
| 外圈矯正 | 直接 |
| 公差 | JIS-0 RBEC-1 |
| 錐角 | 1:12 |
| 基本額定靜載荷 | 590000 lbf 2630000 N 2630.00 kN |
| 基本額定動載荷 | 470000 lbf 2100000 N 2100.00 kN |
| 附件 | 開式 |
| 重量 | 126.766 lb 57.500 kg |
| 應用溫度范圍 | -40 to 400 oF -40 to 200 oC |
NTN 22334EKF800軸承尺寸規格
| 振動篩用調心滾子軸承 - 圓錐孔 - 尺寸 | |
| d | 6.6929 in 170.000 mm |
| D | 14.1732 in 360.000 mm |
| B | 4.7244 in 120.000 mm |
| d1 | 8.7795 in 223.000 mm |
| D1 | 12.3228 in 313.000 mm |
| r | 0.1575 in 4.000 mm |
| W0 | 0.7972 in 20.250 mm |
| d0 | 0.3937 in 10.000 mm |
| da min | 7.3622 in 187.000 mm |
| Da max | 13.5039 in 343.000 mm |
| ras max | 0.1575 in 4.000 mm |

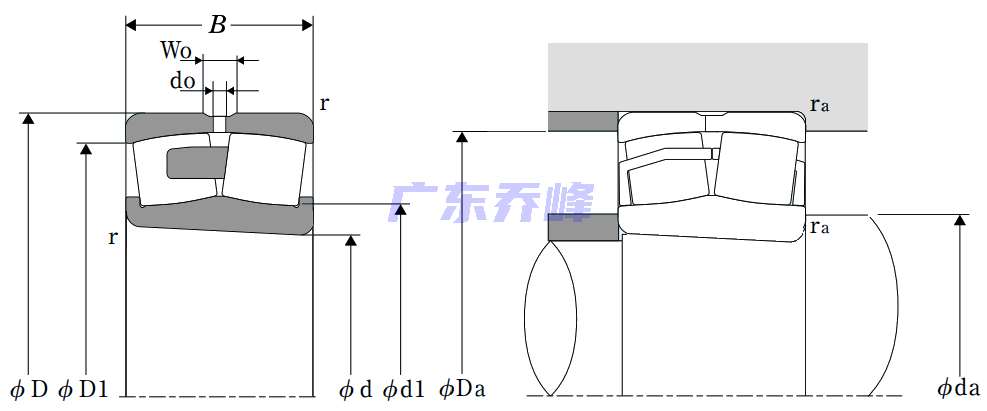

NTN 22334EKF800軸承尺寸圖
