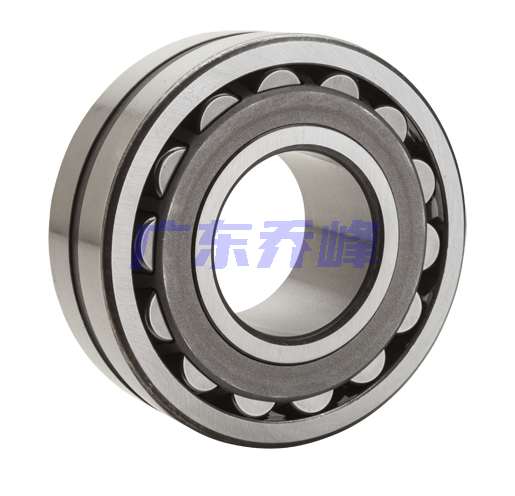

NTN 22322EF800軸承代號說明
2
2
3
2
2
E
F
8
0
0
2：調心滾子軸承
2：寬度尺寸系列：2系列
3：外徑尺寸系列：3系列
22：內徑：110 mm
E：Ultage 品質
F800：用于振動應用，高載荷
2：
調心滾子軸承
2：
寬度尺寸系列：2系列
3：
外徑尺寸系列：3系列
22：
內徑：110 mm
E：
Ultage 品質
F800：
用于振動應用，高載荷
NTN 22322EF800軸承技術規格
| 類型 | 振動篩用調心滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 淬透鋼 |
| 保持架型式 | 機加工 |
| 保持架材質 | 黃銅 |
| e | 0.32 |
| Y1 | 2.09 |
| Y2 | 3.11 |
| Y0 | 2.04 |
| 系列 | 223 |
| 徑向游隙 | C4 |
| 外圈矯正 | 直接 |
| 公差 | JIS-0 RBEC-1 |
| 基本額定靜載荷 | 219000 lbf 972000 N 972.00 kN |
| 基本額定動載荷 | 209000 lbf 928000 N 928.00 kN |
| 附件 | 開式 |
| 重量 | 38.374 lb 17.406 kg |
| 應用溫度范圍 | -40 to 400 oF -40 to 200 oC |
NTN 22322EF800軸承尺寸規格
| 振動篩用調心滾子軸承 - 圓柱孔 - 尺寸 | |
| d | 4.3307 in 110.000 mm |
| D | 9.4488 in 240.000 mm |
| B | 3.1496 in 80.000 mm |
| d1 | 5.5906 in 142.000 mm |
| D1 | 8.2283 in 209.000 mm |
| r | 0.1181 in 3.000 mm |
| W0 | 0.6142 in 15.600 mm |
| d0 | 0.2756 in 7.000 mm |
| da min | 4.8819 in 124.000 mm |
| Da max | 8.8976 in 226.000 mm |
| ras max | 0.1181 in 3.000 mm |

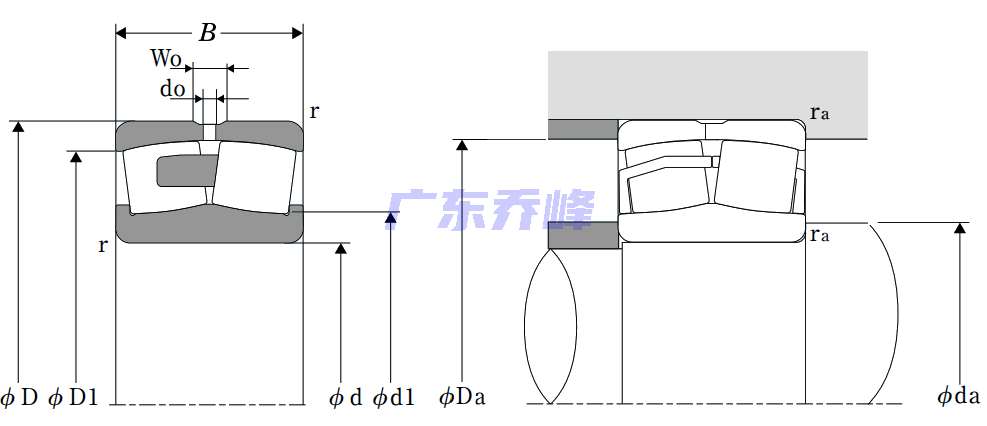

NTN 22322EF800軸承尺寸圖
